Wire & Cable Making Machine: 630/6+12+18 Rigid Stranding Solution

Máy bện dây & cáp: Giải pháp bện cứng 630/6+12+18

1. Ứng dụng

Máy này chủ yếu được sử dụng để bện không xoắn các sợi nhôm lõi thép (ACSR) và dây dẫn hợp kim nhôm có tiết diện lớn và chiều dài lớn. Nó cũng có thể được áp dụng cho việc bện không xoắn và nén các dây dẫn đồng có lõi tròn, hình dạng đặc biệt và hình quạt.

2. Thành phần chính

2.1 Giá đỡ cuộn dây Φ630 1 bộ

2.2 Giá đỡ dẫn dây loại # 1 bộ

2.3 Máy bện 6B, 12B, 18B 3 bộ

2.4 Khuôn lắp dây & thiết bị nén 3 bộ

2.5 Bộ đếm mét (Cơ, Điện tử) 1 bộ

2.6 Bánh xe kéo đôi mạnh Φ 2000 1 bộ

2.7 Máy cuốn kiểu cột Φ 2500 có cơ cấu dịch chuyển 1 bộ

2.8 Hệ thống điều khiển điện 1 bộ

2.9 Hệ thống bảo vệ an toàn 4 bộ

3. Tính năng

3.1 Toàn bộ máy được điều khiển bằng động cơ độc lập, và mỗi phần của lồng và bánh xe kéo được điều khiển bằng động cơ servo đồng bộ nam châm vĩnh cửu riêng biệt. Lồng được điều khiển quay thông qua hộp số chuyên dụng, giúp đơn giản hóa cấu trúc so với máy bện cứng truyền thống được điều khiển bằng trục liên kết dưới đất và giúp việc bảo trì thiết bị thuận tiện hơn.

3.2 Việc điều khiển toàn bộ máy sử dụng PLC dòng Siemens & Inovance, và các thông số quy trình sản xuất khác nhau được cài đặt thông qua màn hình cảm ứng. Mỗi phần của lồng và bánh xe kéo được điều khiển bằng động cơ servo Jiangsu Zhima, và trình điều khiển động cơ là thiết bị biến tần. Để đảm bảo độ chính xác truyền động, động cơ truyền động sử dụng phản hồi bộ mã hóa lưới, và toàn bộ máy sử dụng phương pháp giao tiếp bus để đảm bảo độ chính xác truyền tín hiệu. Trong sản xuất thực tế, người dùng cài đặt các thông số quy trình như bước xoắn của mỗi phần lồng và tốc độ của dây chuyền sản xuất trên màn hình cảm ứng theo thông số kỹ thuật cáp yêu cầu. Khi khởi động, tốc độ của mỗi bộ phận truyền động được PLC tự động tính toán để đảm bảo sự đồng bộ của toàn bộ máy và độ chính xác của bước xoắn dây, và để đạt được điều chỉnh tốc độ vô cấp của toàn bộ máy. Hệ thống điều khiển điện có công nghệ tiên tiến, vận hành thuận tiện và hoạt động đáng tin cậy.

3.3 Nguyên lý xung được sử dụng để phát hiện đứt dây, có thể xác định chính xác tín hiệu đứt dây của bất kỳ cuộn dây nào trong mỗi phần lồng, đảm bảo độ chính xác phát hiện. Thông qua màn hình hiển thị trên màn hình cảm ứng, người vận hành có thể nhanh chóng giải quyết vấn đề và bắt đầu khởi động tiếp theo.

3.4 Máy sử dụng bộ điều khiển lập trình PLC Inovance và bus trường để chỉ huy thống nhất và phối hợp trạng thái làm việc của tất cả các bộ phận của máy, và sử dụng biến tần để điều khiển việc khởi động và vận hành động cơ AC. Màn hình cảm ứng Inovance được sử dụng để cài đặt và hiển thị các thông số quy trình khác nhau. Hệ thống điều khiển điện có công nghệ tiên tiến, dễ vận hành và hoạt động đáng tin cậy.

4.Thông số kỹ thuật chính

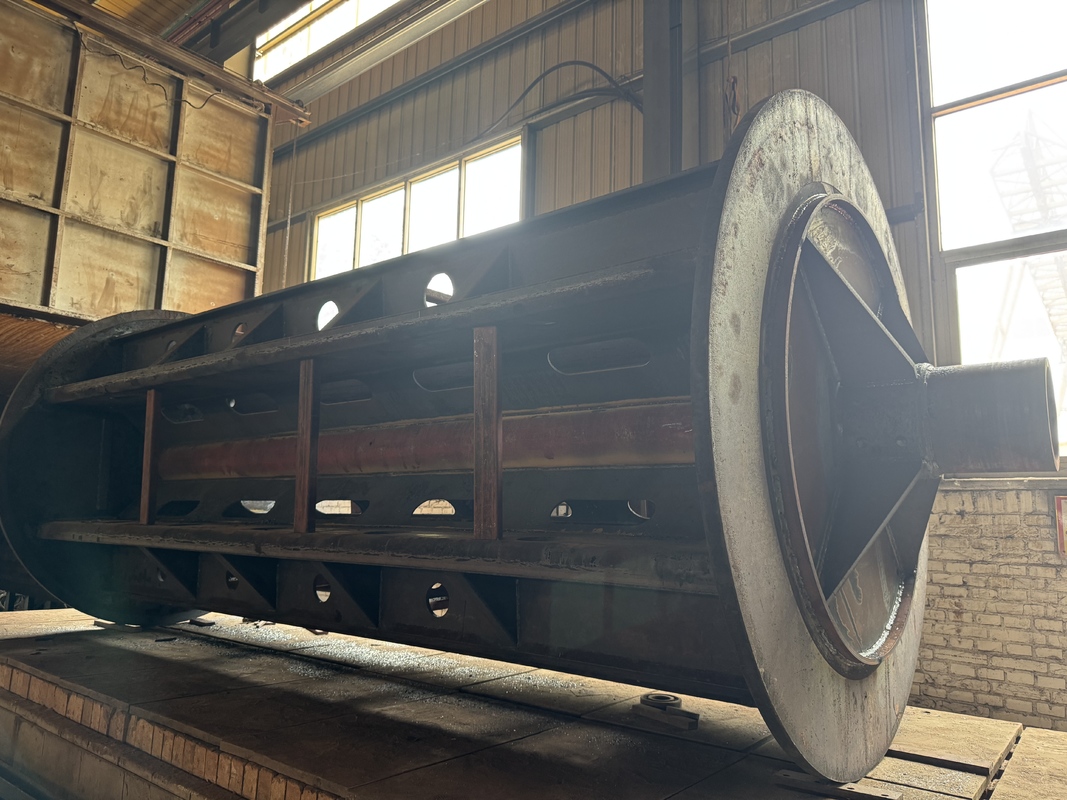

5.Ảnh

6.Ảnh đóng gói

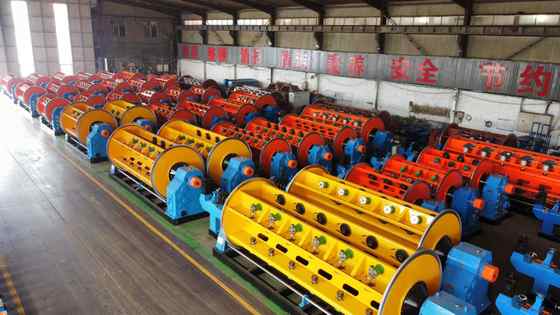

7.Nhà máy và giới thiệu của chúng tôi

Hebei Baohong Electrical Machinery Co., Ltd. được thành lập vào ngày 1 tháng 8 năm 2006. Tọa lạc tại khu công nghiệp của thị trấn Shawa, thành phố Hà Bắc, nằm ở trung tâm tam giác của Bắc Kinh, Thiên Tân và Thạch Gia Trang, công ty được hưởng giao thông thuận tiện và tài nguyên sắt thép dồi dào. Bắt đầu với việc sản xuất các sản phẩm dòng máy bện, công ty đã trải qua 18 năm phát triển.

Bằng cách hoàn toàn dựa vào lợi thế nhân tài và sức mạnh kỹ thuật, công ty liên tục nghiên cứu và phát triển các công nghệ và quy trình mới, đạt được sự tăng trưởng ổn định và dần dần phát triển thành một thực thể kinh tế toàn diện với công nghệ sản xuất tiên tiến, năng lực sản xuất mạnh mẽ và mạng lưới bán hàng bao phủ toàn quốc và nước ngoài.

Công ty có diện tích nhà máy 30.000 mét vuông, với hơn 100 nhân viên, bao gồm 12 kỹ sư cơ khí và điện, và tổng thiết bị gia công của công ty lên tới hơn 60 triệu nhân dân tệ. Hiện tại, thông qua việc giới thiệu thiết bị gia công quy mô lớn và nghiên cứu, phát triển và cải tiến quy trình, công ty đã trở thành nhà sản xuất duy nhất tại Trung Quốc sản xuất các đơn vị dòng máy bện lồng JLK trên dây chuyền lắp ráp.
