Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Máy mắc dây loại cứng PLC | Ứng dụng: | dây mắc kẹt |
|---|---|---|---|
| Chất liệu dây: | Đồng, nhôm, thép, v.v. | Max. tối đa. stranded conductor OD dây dẫn bị mắc kẹt OD: | φ35-55mm |
| thương hiệu vòng bi: | NSK | thương hiệu biến tần: | Siemens |
| PLC, màn hình cảm ứng: | Siemens | Màu máy: | Tùy chọn |
| Làm nổi bật: | Máy buộc dây khung cứng bằng nhôm,Máy buộc khung cứng 55 mm,Máy buộc dây cứng cho dây đồng |
||

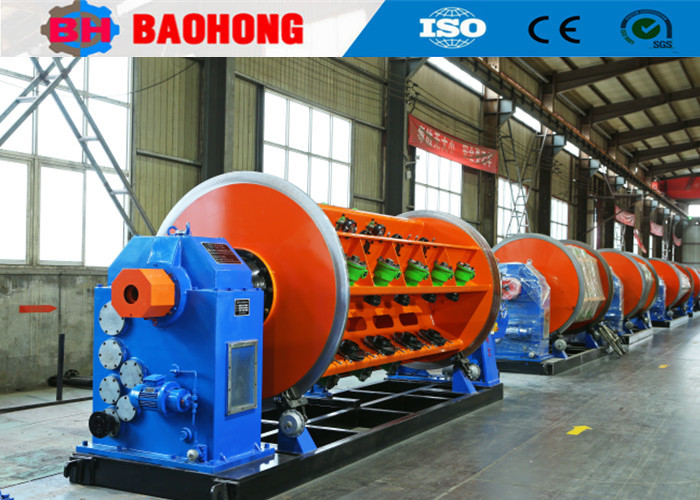

Chất lượng tốt Rigid Frame Stranding Machine cho nhôm và dây đồng
1Ứng dụng
Máy này chủ yếu được sử dụng cho nhôm, đồng và ACSR hình dạng hoặc tròn dẫn dây thừng, nén, vẽ và xử lý tiền định hình lõi duy nhất.
2. Thành phần
Trung tâm trả, lồng bị mắc kẹt, người giữ tập hợp, người giữ nhỏ gọn, thiết bị kéo, thiết bị lấy và vượt qua, hệ thống điều khiển điện và hệ thống truyền tải.
3Các thông số kỹ thuật
| Mô hình (cỗ máy thắt dây cứng) | JLK-500 | JLK-630 | JLK-710/720 | |
| Chiều kính của dây đơn | Đồng | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Nhôm | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD dẫn dây thắt tối đa | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Đánh cạn | 6 Chuồng bơi lội | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Chuồng trôi dạt | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Chuồng chăn trâu | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Chuồng chăn trâu | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Chuồng chăn trâu | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Tốc độ quay | 6 Chuồng bơi lội | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Chuồng trôi dạt | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Chuồng chăn trâu | 208.5 r/min | 155 vòng/phút | 142.6 r/min | |
| 24 Chuồng chăn trâu | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Chuồng chăn trâu | 161.8 vòng/phút | 115.9 r/min | 102.7 vòng/phút | |
| Capstan | Chiều kính bánh xe Capstan | 2000 mm | 2000 mm | 2000 mm |
| Lực kéo ra tối đa | 30 T | 30 T | 40 T | |
| Thiết bị trước xoắn ốc | Động cơ | 500-2500mm | 500-2500mm | 500-2500mm |
| Năng lượng động cơ | 90-180 KW | 110-180 kW | 130-180 KW | |
| Kích thước của Bobbin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Trung tâm Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Lấy Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Tốc độ tuyến tính cao nhất khi thả | 69 m/min | 69 m/min | 62 m/min | |
| Độ cao trung tâm | 1000 mm | 1100 mm | 1100 mm | |
4. Dữ liệu kỹ thuật của thiết bị
4.1- Sơ đồ bố trí 1 set
4.2- Sơ vẽ nền tảng 1 bộ
4.3. Hình vẽ đường ống khí nén 1 bộ
4.4.Dân trí cơ chế truyền tải sơ đồ 1set
4.5. Hình vẽ hệ thống truyền tải 1set
4.6.Draw lubrication 1set
4.7- Hình vẽ đường ống điện 1 bộ
4.8. Danh sách dây điện 1 bộ
4.9- Hình vẽ đường ống dẫn điện 1 bộ
4.10.Hướng dẫn sử dụng và bảo trì 1 bộ
4.11.Hướng dẫn sử dụng máy chuyển đổi tần số 1 bộ
5. Ảnh
6Hình ảnh đóng gói.
7. Nhà máy và công ty của chúng tôi giới thiệu
Hejian Baohong Electrical Machinery Co., Ltd được thành lập vào năm 2006. công ty của chúng tôi nằm ở Khu phát triển kinh tế của thành phố Hejian, tỉnh Hebei,đã là nhà sản xuất chuyên nghiệp lớn nhất cho máy kéo dây và máy đặt trên Bắc Trung Quốc.
Kể từ năm 2006, dựa vào sự chăm sóc và hỗ trợ của khách hàng,Baohong máy móc đã được dành riêng cho nghiên cứu và phát triển của dây dây máy và laying-up máy và đã cải thiện rất nhiều. Bây giờ chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất của dòng máy JLK cứng để là một sản xuất dây chuyền lắp ráp ở Trung Quốc,và chúng tôi cũng đã độc lập phát triển JGB Bow skip stranding đường, các đường dây cáp loại CGB Bow skip và các đường dây đặt Cradle tốc độ cao CLY.
Bây giờ, Hejian Baohong Electrical Machinery Co., Ltd, có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông. Công ty chúng tôi có 60 nhân viên, bao gồm 10 nhân viên R & D.Giá trị sản xuất hàng năm hiện nay là hơn 10 triệu đô laVàđã phát triển thành một trong những nhà sản xuất máy Stranding quan trọng nhất ở Trung Quốc.
