630 Rigid Type Stranding Machine For Aluminum & Copper Wire

Máy bện loại cứng 630 cho dây nhôm & đồng

1. Ứng dụng

Máy này chủ yếu được sử dụng để bện không xoắn các dây dẫn nhôm lõi thép (ACSR) và hợp kim nhôm có tiết diện lớn và chiều dài lớn. Nó cũng có thể được áp dụng cho việc bện không xoắn và nén các dây dẫn đồng có lõi tròn, hình dạng đặc biệt và hình quạt.

2. Thành phần chính

2.1 Giá đỡ cuộn dây Φ630 1 bộ

2.2 Giá dẫn dây loại # 1 bộ

2.3 Máy bện 6B, 12B, 18B 3 bộ

2.4 Khuôn lắp dây & thiết bị nén 3 bộ

2.5 Bộ đếm mét (Cơ, Điện tử) 1 bộ

2.6 Mâm kéo đôi mạnh Φ 2000 1 bộ

2.7 Máy cuốn kiểu cột Φ 2500 có cơ cấu di chuyển 1 bộ

2.8 Hệ thống điều khiển điện 1 bộ

2.9 Hệ thống bảo vệ an toàn 4 bộ

3. Tính năng

3.1 Toàn bộ máy được dẫn động bằng động cơ độc lập, và mỗi phần của lồng và mâm kéo được dẫn động bằng động cơ servo đồng bộ nam châm vĩnh cửu riêng biệt. Lồng được dẫn động quay thông qua hộp số chuyên dụng, giúp đơn giản hóa cấu trúc so với máy bện loại cứng truyền thống được dẫn động bằng trục liên kết dưới đất và giúp việc bảo trì thiết bị thuận tiện hơn.

3.2 Việc điều khiển toàn bộ máy sử dụng PLC dòng Siemens & Inovance, và các thông số quy trình sản xuất khác nhau được cài đặt thông qua màn hình cảm ứng. Mỗi phần của lồng và mâm kéo được dẫn động bằng động cơ servo Jiangsu Zhima, và bộ điều khiển động cơ là thiết bị biến tần. Để đảm bảo độ chính xác truyền động, động cơ truyền động sử dụng phản hồi bộ mã hóa lưới, và toàn bộ máy sử dụng phương pháp truyền thông bus để đảm bảo độ chính xác truyền tín hiệu. Trong sản xuất thực tế, người dùng cài đặt các thông số quy trình như bước xoắn của mỗi phần lồng và tốc độ của dây chuyền sản xuất trên màn hình cảm ứng theo thông số kỹ thuật cáp yêu cầu. Khi khởi động, tốc độ của mỗi bộ phận truyền động được PLC tự động tính toán để đảm bảo sự đồng bộ của toàn bộ máy và độ chính xác của bước xoắn dây, và để đạt được điều chỉnh tốc độ vô cấp của toàn bộ máy. Hệ thống điều khiển điện có công nghệ tiên tiến, vận hành thuận tiện và hoạt động đáng tin cậy.

3.3 Nguyên lý xung được sử dụng để phát hiện đứt dây, có thể xác định chính xác tín hiệu đứt dây của bất kỳ cuộn dây nào trong mỗi phần lồng, đảm bảo độ chính xác phát hiện. Thông qua màn hình hiển thị trên màn hình cảm ứng, người vận hành có thể nhanh chóng giải quyết vấn đề và bắt đầu khởi động tiếp theo.

3.4 Máy sử dụng bộ điều khiển lập trình PLC Inovance và bus trường để chỉ huy và phối hợp trạng thái làm việc của tất cả các bộ phận của máy, và sử dụng biến tần để điều khiển khởi động và vận hành động cơ AC. Màn hình cảm ứng Inovance được sử dụng để cài đặt và hiển thị các thông số quy trình khác nhau. Hệ thống điều khiển điện có công nghệ tiên tiến, dễ vận hành và hoạt động đáng tin cậy.

4. Thông số kỹ thuật chính

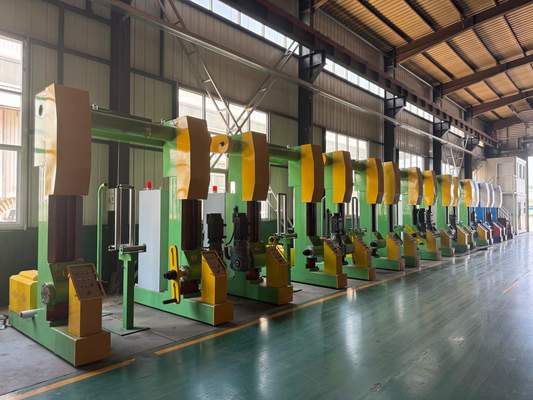

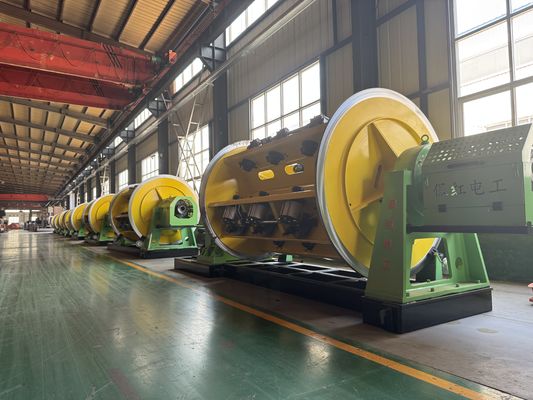

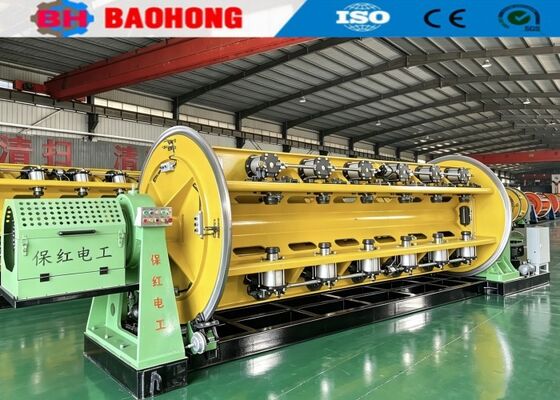

5.Ảnh

6. Ảnh đóng gói

7. Giới thiệu nhà máy và công ty chúng tôi

Công ty TNHH Máy điện Hà Kiến Bảo Hồng được thành lập năm 2006. Công ty chúng tôi tọa lạc tại Khu phát triển kinh tế thành phố Hà Kiến, tỉnh Hà Bắc, là nhà sản xuất chuyên nghiệp lớn nhất cho máy bện dây và máy xoắn cáp ở miền Bắc Trung Quốc.

Kể từ năm 2006, dựa trên sự quan tâm và hỗ trợ của khách hàng, Máy móc Bảo Hồng đã cống hiến cho việc nghiên cứu và phát triển máy bện dây và máy xoắn cáp và đã có những cải tiến lớn. Hiện nay, chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất dòng máy bện cứng JLK thành dây chuyền xử lý lắp ráp tại Trung Quốc, và chúng tôi cũng đã tự phát triển dây chuyền bện kiểu Bow skip JGB, dây chuyền xoắn cáp kiểu Bow skip CGB và dây chuyền xoắn cáp tốc độ cao kiểu Cradle CLY.

Hiện nay, Công ty TNHH Máy điện Hà Kiến Bảo Hồng có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông. Công ty chúng tôi có 60 nhân viên, bao gồm 10 nhân viên R&D. Giá trị sản lượng hàng năm hiện nay trên 10 triệu đô la, và đã phát triển thành một trong những Nhà sản xuất máy bện quan trọng nhất tại Trung Quốc.
