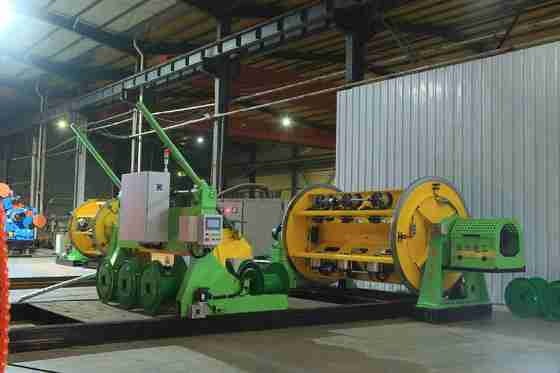

Cuộn dây thông minh tự động đầy đủ JLK-630/1+6+12+18+24 với ổ đĩa động cơ riêng biệt

Máy tời thông minh tự động hoàn toàn JLK-630/1+6+12+18+24 với truyền động động cơ riêng biệt

1. Ứng dụng

Máy này chủ yếu được sử dụng để sản xuất dây bện nhôm lõi thép và dây dẫn đồng, nhôm và

hợp kim nhôm có tiết diện lớn và chiều dài lớn mà không cần xoắn ngược; nó cũng có thể được sử dụng để xoắn và nén không xoắn ngược của các lõi dây dẫn hình tròn, hình đặc biệt-

và hình quạt.

2. Thông số kỹ thuật chính

3. Tính năng chính 3.1 Toàn bộ máy được dẫn động bởi động cơ độc lập và mỗi phần của lồng và tời được dẫn động bởi một động cơ servo đồng bộ nam châm vĩnh cửu riêng biệt

Động cơ servo. Lồng được dẫn động để quay thông qua hộp số chuyên dụng, giúp đơn giản hóa cấu trúc so với mặt đất truyền thống

trục liên kết dẫn động loại cứng và giúp việc bảo trì thiết bị thuận tiện hơn.

3.2 Việc điều khiển toàn bộ máy sử dụng PLC dòng Inovance và các thông số quy trình sản xuất khác nhau được thiết lập thông qua màn hình cảm ứng.

Mỗi phần của lồng và tời được dẫn động bởi động cơ servo Giang Tô Zhima và bộ truyền động động cơ là một thiết bị biến tần. Để đảm bảo

độ chính xác truyền tải, động cơ truyền tải sử dụng bộ mã hóa grating phản hồi và toàn bộ máy sử dụng phương pháp giao tiếp bus để

đảm bảo độ chính xác truyền tín hiệu. Trong quá trình sản xuất thực tế, người dùng đặt các thông số quy trình như bước của mỗi phần của lồng và

tốc độ của dây chuyền sản xuất trên màn hình cảm ứng theo thông số kỹ thuật cáp yêu cầu. Khi khởi động, tốc độ của mỗi truyền động

bộ phận được PLC tự động tính toán để đảm bảo sự đồng bộ của toàn bộ máy và độ chính xác của bước dây xoắn, và để

đạt được điều chỉnh tốc độ vô cấp của toàn bộ máy. Hệ thống điều khiển điện có công nghệ tiên tiến, vận hành thuận tiện và

vận hành đáng tin cậy.

3.3 Nguyên tắc xung được sử dụng để phát hiện đứt dây, có thể xác định chính xác tín hiệu đứt dây của bất kỳ bobbin nào trong mỗi phần của

lồng, đảm bảo độ chính xác phát hiện. Thông qua màn hình hiển thị trên màn hình cảm ứng, người vận hành có thể nhanh chóng giải quyết vấn đề và bắt đầu lần tiếp theo

lên.

3.4 Máy sử dụng bộ điều khiển lập trình Inovance và bus trường để thống nhất lệnh và phối hợp trạng thái làm việc của tất cả các bộ phận của

máy, và sử dụng bộ biến tần để điều khiển việc khởi động và vận hành của động cơ AC. Màn hình cảm ứng Inovance được sử dụng để thiết lập và hiển thị

các thông số quy trình khác nhau. Hệ thống điều khiển điện có công nghệ tiên tiến, dễ vận hành và hoạt động đáng tin cậy.

3.5 Việc điều khiển cơ và điện của cấu trúc này áp dụng quy trình nạp và dỡ cuộn tự động hoàn toàn tiên tiến nhất hiện nay tại

Trung Quốc, giúp cải thiện đáng kể hiệu quả làm việc của việc nạp và dỡ cuộn!

4. Các thành phần chính

4.1 Giá đỡ xả Φ630

4.2 Giá đỡ dẫn hướng dây loại #

4.3 Máy bện 6B,12B,18B,24B

4.4 Khuôn lắp ráp dây & thiết bị nén

4.5 Đồng hồ đo ngang (Cơ khí, Điện tử)

4.6 Φ 2000 tời đôi mạnh mẽ

4.7 Giá đỡ thu và xả kiểu cổng Φ2500 gắn trên đỉnh

4.8 Hệ thống điều khiển điện

4.9 Hệ thống bảo vệ an toàn

4.10 Hệ thống nạp cuộn ngang gắn bên

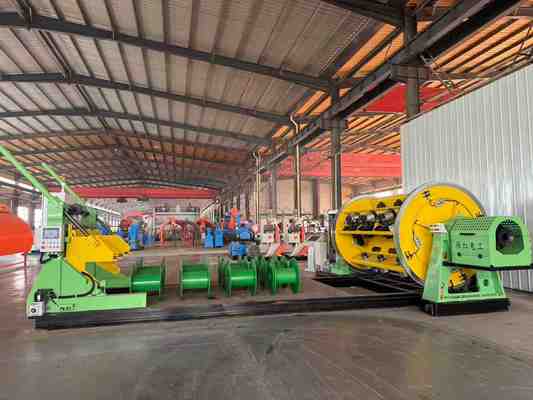

5. Ảnh

6. Ảnh đóng gói7. Giới thiệu về nhà máy và công ty của chúng tôi

Hebei Baohong Electrical Machinery Co., Ltd. được thành lập vào ngày 1 tháng 8 năm 2006. Tọa lạc tại khu công nghiệp của thị trấn Shawa, thành phố Hà Bắc,

nằm ở trung tâm tam giác của Bắc Kinh, Thiên Tân và Thạch Gia Trang, công ty có giao thông thuận tiện và tài nguyên sắt thép dồi dào.

Bắt đầu với việc sản xuất các sản phẩm dòng máy bện, nó đã trải qua 18 năm phát triển. Bằng cách hoàn toàn dựa vào tài năng

lợi thế và thế mạnh kỹ thuật, công ty liên tục nghiên cứu và phát triển các công nghệ và quy trình mới, đạt được sự ổn định

tăng trưởng và dần phát triển thành một thực thể kinh tế toàn diện với công nghệ sản xuất tiên tiến, năng lực sản xuất mạnh mẽ và

mạng lưới bán hàng bao phủ cả nước và nước ngoài.

Công ty có diện tích nhà máy là 30.000 mét vuông, với hơn 100 nhân viên, bao gồm 12 kỹ sư cơ khí và điện,

và tổng thiết bị chế biến của nó là hơn 60 triệu nhân dân tệ. Hiện tại, thông qua việc giới thiệu các thiết bị chế biến quy mô lớn và

nghiên cứu, phát triển và cải tiến các quy trình, công ty đã trở thành nhà sản xuất duy nhất tại Trung Quốc sản xuất lồng JLK

các đơn vị dòng máy bện trên dây chuyền lắp ráp.
