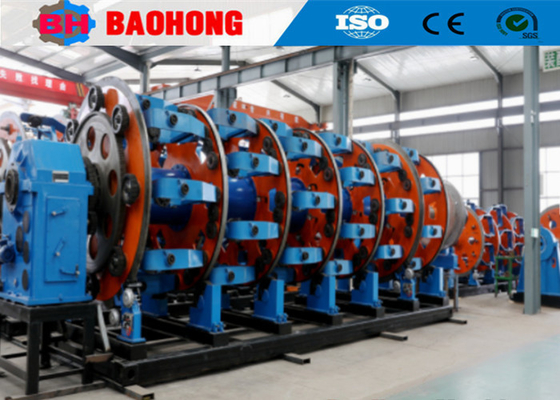

Máy làm cáp điện 2000mm Loại hành tinh cho quy trình trang bị

Máy làm cáp điện 2000mm kiểu hành tinh để bọc thép

1. Ứng dụng
Những máy tốc độ cao này chủ yếu được sử dụng để bện dây đồng, dây nhôm, dây thép, ACSR và cáp thép. Đi kèm với đầu quấn băng, nó có thể được sử dụng cho các lõi cách điện và một số quy trình bện cáp điều khiển và bọc thép dây thép.

2. Các tính năng chính

2.1 Tín hiệu báo động đứt dây được truyền bằng xung và tỷ lệ dừng đứt dây là 100%.

2.2 Bàn điều khiển màn hình cảm ứng kiểu tủ, thuận tiện cho việc vận hành và có hình thức đẹp.

2.3 Ống vuông hình chữ nhật được sử dụng làm vật gia cố của máy bện chính để tránh rung lắc của tấm đơn.

2.4 Bộ căng kiểu đai mới sử dụng khối ma sát chịu mài mòn cao, giúp việc điều chỉnh thuận tiện hơn và tuổi thọ cao hơn.

2.5 Cáp và đường dẫn khí bên trong máy được giấu trong ống vuông đế để tránh hư hỏng và lộn xộn.

3. Công nghệ xử lý

Máy uốn lớn được sử dụng để uốn tấm thép thành kết cấu khung. Bốn kết cấu khung chia sẻ vòng tròn đều nhau và chúng được hàn lại với nhau bằng các đĩa lớn ở cả hai bên. Ngoài ra, tất cả các kết cấu đều được hàn vào ống thành dày ở giữa. Toàn bộ cấu trúc chắc chắn và đẹp mắt.

Sau quá trình hàn, toàn bộ cấu trúc được ủ trong lò ủ, điều này sẽ loại bỏ các ứng suất bên trong.

Sau đó, toàn bộ cấu trúc sẽ được gia công trên máy tiện ngang lớn. Máy tiện ngang này đủ lớn để gia công mọi bộ phận trong một bước, mà không cần thay đổi đầu này sang đầu kia. Quá trình này sẽ giữ cho độ đồng tâm của toàn bộ cấu trúc, kéo dài tuổi thọ của vòng bi ở cả hai đầu.

Máy khoan và doa lỗ sâu có thể biến các lỗ đã lắp đặt cho các thiết bị kẹp. Các lỗ cho một cặp thiết bị kẹp được quay trong một bước, giúp giữ cho cả hai lỗ có cùng độ đồng tâm. Độ đồng tâm sẽ làm giảm tỷ lệ đứt dây và kéo dài vòng bi cho thiết bị kẹp.

Máy tiện đứng hai cột này được sử dụng để quay đĩa lớn cho máy đặt kiểu nôi và tời của máy bện. Máy này có thể quay và đánh bóng các rãnh để bảo vệ cáp và giữ lực kéo ra như nhau.

Máy phay kiểu bào lớn, được sử dụng để phay khung chính của lồng bện chính và khung thu & xả. Máy phay kiểu bào lớn có thể đảm bảo rằng mỗi bề mặt phẳng được gia công trong một lần để giữ cho sự phân bố chiều cao đồng nhất của bề mặt được gia công bằng máy phay. Tất cả những điều này sẽ cho phép toàn bộ máy hoạt động trơn tru.

Máy cân bằng động là thiết bị sản xuất chủ chốt để sản xuất thiết bị dây và cáp chạy nhanh, đặc biệt là lồng bện khung cứng và lồng bện hình ống. Quá trình gia công của lồng bện sẽ dẫn đến lực lệch tâm khác nhau, sẽ được phát hiện bởi máy cân bằng động. Sau khi hiệu chỉnh, lồng bện sẽ dễ dàng đáp ứng yêu cầu quay tốc độ cao và tăng tuổi thọ.

Lò ủ điện là không thể thiếu để sản xuất máy làm dây và cáp, đặc biệt là máy bện khung cứng và máy bện hình ống. Ứng suất bên trong của lồng bện chính là rất lớn khi nó được hàn lại với nhau. Ứng suất bên trong được giải phóng mạnh mẽ bằng cách xử lý nhiệt. Quá trình sản xuất này sẽ đảm bảo rằng lồng bện không bị biến dạng và gãy để cải thiện chất lượng bên trong.

4. Thông số kỹ thuật

5. Ảnh

6. Ảnh đóng gói

7. Nhà máy và giới thiệu của chúng tôi

Hejian Baohong Electrical Machinery Co., Ltd. được thành lập vào năm 2006. Công ty chúng tôi tọa lạc tại Khu phát triển kinh tế của thành phố Hejian, tỉnh Hà Bắc, là nhà sản xuất chuyên nghiệp lớn nhất về máy bện dây và máy đặt cáp ở miền Bắc Trung Quốc.

Kể từ năm 2006, dựa vào sự quan tâm và hỗ trợ của khách hàng, Baohong Machinery đã cống hiến cho việc nghiên cứu và phát triển máy bện dây và máy đặt cáp và đã có những cải tiến lớn. Hiện nay, chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất dòng máy bện cứng JLK thành quy trình lắp ráp tại Trung Quốc, và chúng tôi cũng đã tự phát triển các dây bện Bow skip JGB, các dây cáp kiểu Bow skip CGB và các dây đặt cáp kiểu nôi tốc độ cao CLY.

Hiện nay, Hejian Baohong Electrical Machinery Co., Ltd., có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông. Công ty chúng tôi có 60 nhân viên, trong đó có 10 nhân viên R & D. Giá trị sản lượng hàng năm hiện tại là hơn 10 triệu đô la và đã phát triển thành một trong những nhà sản xuất máy bện quan trọng nhất ở Trung Quốc.
