| Name: | Wire Cable Armouring Machine | Drum sizes: | 400 mm, 500 mm, 630 mm ,etc |
|---|---|---|---|
| Shape: | Planetary & Sun shape | Materials: | Steel/Cu/Al |
| Center height: | 1000 mm | Motor Power(630): | 75 KW |
| Machine painting: | Optional | HS code: | 8479400000 |
| Làm nổi bật: | Máy nắn cáp loại hành tinh,Máy căng dây 1000mm,Máy bọc dây thép 75 KW |
||
Máy giáp dây thép 1000mm loại hành tinh 75 KW Cáp dây
1Ứng dụng
Máy bọc thép loại hành tinhchủ yếu được sử dụng để thắt dây với thép bọc AL xoắn ngược,OPGW,các dây dẫn hợp kim AL,thép và dây thắt AL và dây thắt AL với lõi thép.
2Thành phần chính
2.1. 1600 cổng trả tiền
2.2. trả lại điều khiển căng thẳng
2.3. Chuồng 8B
2.4. Chuồng 16B
2.5. Sợi lắp ráp chết
2.6. Trình đếm
2.7Thiết bị dual capstan 1600
2.8. 2500 cổng lấy lên với đứng ngang
2.9. Hệ thống truyền động cơ chế
2.10Hệ thống điều khiển điện
2.11. hàng rào an toàn
3Các đặc điểm chính
3.1 Máy này phù hợp để thắt dây cáp thép cáp đồng nhôm, hợp kim nhôm, dây cáp nhôm để sản xuất các dây cáp điện sau:Các dây dẫn hình đường, tròn nén, lõi đơn xoắn ốc.
3.2 Các cuộn được sắp xếp xung quanh các lồng. Hệ thống tải bên tập trung có thể tăng hiệu quả nhiều hơn nữa,cỗ máy có công suất cao,tốc độ cao.
3.3 Nó được điều khiển bởi hộp số 36 giai đoạn,bánh xe kéo của capstan bánh đôi được treo trên vị trí hỗ trợ trên trục.Một bánh xe là thẳng và người kia là nghiêng vị trí được sắp xếp để đảm bảo chăm sóc tốt các vật liệu được kéo ra.Lực kéo tối đa đạt 15T. Mỗi cuộn được trang bị một máy dò dây bị hỏng tiên tiến, cho phép tự động dừng máy trong trường hợp dây bị hỏng.
4Các thông số kỹ thuật
Mô hình (máy giáp dây thép) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Chiều kính dây thép | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Mức OD tối đa bị mắc kẹt | 40 mm | 55 mm | 60 mm | 70 mm | |
| Đánh cạn | 24 Chuồng chăn trâu |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Chuồng bị mắc cạn |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Chuồng bị mắc cạn |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Chuồng bị mắc cạn | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Tốc độ quay | 24 Chuồng chăn trâu | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Chuồng bị mắc cạn | 88 r/min | 80 r/min | 58,3 r/min | 45 vòng/phút | |
| 42 Chuồng bị mắc cạn | 78 r/min | 70 r/min | 48 r/min | 35 r/min | |
| 48 Chuồng bị mắc cạn | 68 r/min | 60 r/min | 38,3 vòng/phút | 28 vòng/phút | |
Capstan |
Chiều kính bánh xe Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Lực kéo ra tối đa | 10T | 15T | 15T | 20T | |
Năng lượng động cơ |
45 kW | 55 kW | 55 kW | 75 kW | |
Kích thước của Bobbin |
315 mm | 400 mm | 500 mm | 630 mm | |
Trung tâm Payoff Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Lấy- lên Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Tốc độ tuyến tính cao nhất khi thả |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Độ cao trung tâm |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

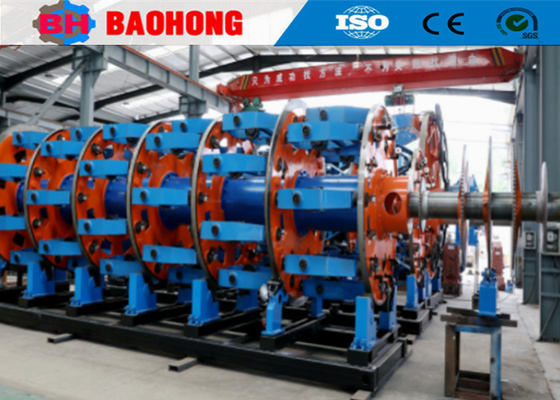

5. Hình ảnh
6Hình ảnh đóng gói.
7.Nhà máy của chúng tôi và giới thiệu
Hejian Baohong Electrical Machinery Co., Ltd được thành lập vào năm 2006. công ty của chúng tôi nằm ở Khu phát triển kinh tế của thành phố Hejian, tỉnh Hebei,đã là nhà sản xuất chuyên nghiệp lớn nhất cho máy kéo dây và máy đặt trên Bắc Trung Quốc.
Kể từ năm 2006, dựa vào sự chăm sóc và hỗ trợ của khách hàng,Baohong máy móc đã được dành riêng cho nghiên cứu và phát triển của dây dây máy và laying-up máy và đã cải thiện rất nhiều. Bây giờ chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất của dòng máy JLK cứng để là một sản xuất dây chuyền lắp ráp ở Trung Quốc,và chúng tôi cũng đã độc lập phát triển JGB Bow skip stranding đường, các đường dây cáp loại CGB Bow skip và các đường dây đặt Cradle tốc độ cao CLY.
Bây giờ, Hejian Baohong Electrical Machinery Co., Ltd, có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông. Công ty chúng tôi có 60 nhân viên, bao gồm 10 nhân viên R & D.Giá trị sản xuất hàng năm hiện nay là hơn 10 triệu đô la,và đã phát triển thành một trong những nhà sản xuất máy nhựa quan trọng nhất ở Trung Quốc.
