Thông tin chi tiết sản phẩm:
Thanh toán:
|
Product name: | 69m/Min Rigid Stranding Machine | Usage: | Wire stranding |
---|---|---|---|
Wire materials: | Copper, aluminum, steel, etc | Max. Haul-off Linear Speed: | 69m/min |
PLC brand: | SIEMENS | Inverter brand: | DANFOSS |
Bearing brand: | NSK | Equipment painting: | Optional |
Làm nổi bật: | Máy buộc dây cứng 69m / phút,Máy buộc dây cứng cáp xoắn,Máy buộc dây cứng cáp nén |
69m/min Máy cắt dây cứng Máy làm dây cáp xoắn
Máy dây cứng được sử dụng để xoắn và nén các dây dẫn tròn hoặc phân đoạn, cũng như xoắn ốc trước các dây dẫn tách.dây dẫn đồng từ 15 mm vuông đến 1500 mm vuông nhôm và dây dẫn đồngNó cũng được sử dụng để sản xuất lớp giáp thép.
2.1 Lợi nhuận
2.2 12B.18B.24B Rigid strander
2.3 Máy giữ đệm nén và lắp ráp
2.4 Máy dán băng tập trung
2.5 mét đếm
2.6 Capstan (với hộp số 36 bước)
2.7 Đứng ngang qua
2.8 Lưu lượng loại cột
2.9 trục truyền
2.10 Tủ điều khiển điện (tủ chính và tủ điều khiển)
3. Đặc điểm
3.1 Bức tường khung cứng được thiết kế với 1 + 6 + 12 + 18 + 24 + 30 + 36 Bobbin Cage.
3.2 Bobbin: 500mm, 630mm, 710mm DIN 46397 Tiêu chuẩn / sửa đổi.
3.3 Máy kéo lồng cứng loại khung hạng nặng, Lồng được hỗ trợ trên vòng bi cuộn tự sắp xếp ở cả hai đầu.
3.4 Hiệu quả và tốc độ cao. Tốc độ cage tối đa 253 rpm. Tốc độ đường dây tối đa 62.3 m / min.
4Các thông số kỹ thuật
Mô hình (cỗ máy thắt dây cứng) | JLK-500 | JLK-630 | JLK-710/720 | |
Chiều kính của dây đơn | Đồng | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
Nhôm | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
OD dẫn dây thắt tối đa | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
Đánh cạn | 6 Chuồng bơi lội | 40-719 mm | 51-896 mm | 54-963 mm |
12 Chuồng trôi dạt | 40-719 mm | 51-896 mm | 54-963 mm | |
18 Chuồng chăn trâu | 44-793 mm | 63-1056 mm | 57-1012 mm | |
24 Chuồng chăn trâu | 51-924 mm | 71-1246 mm | 66-1190 mm | |
30 Chuồng chăn trâu | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
Tốc độ quay | 6 Chuồng bơi lội | 230.6 r/min | 180.1 r/min | 150.6 r/min |
12 Chuồng trôi dạt | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
18 Chuồng chăn trâu | 208.5 r/min | 155 vòng/phút | 142.6 r/min | |
24 Chuồng chăn trâu | 179 r/min | 130.1 r/min | 122.3 r/min | |
30 Chuồng chăn trâu | 161.8 vòng/phút | 115.9 r/min | 102.7 vòng/phút | |
Capstan | Chiều kính bánh xe Capstan | 2000 mm | 2000 mm | 2000 mm |
Lực kéo ra tối đa | 30 T | 30 T | 40 T | |
Thiết bị trước xoắn ốc | Động cơ | 500-2500mm | 500-2500mm | 500-2500mm |
Năng lượng động cơ | 90-180 KW | 110-180 kW | 130-180 KW | |
Kích thước của Bobbin | 500*375*127 | 630*475*127 | 710*530*127 | |
Trung tâm Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
Lấy Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
Tốc độ tuyến tính cao nhất khi thả | 69 m/min | 69 m/min | 62 m/min |

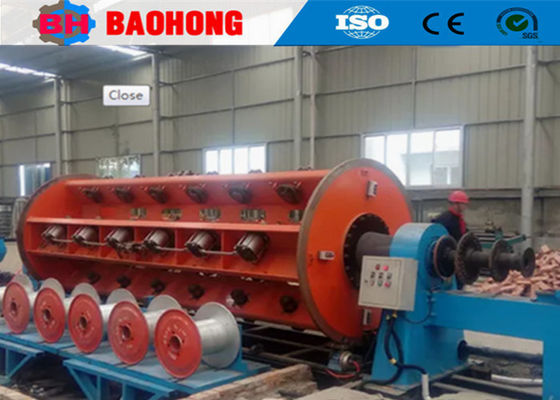

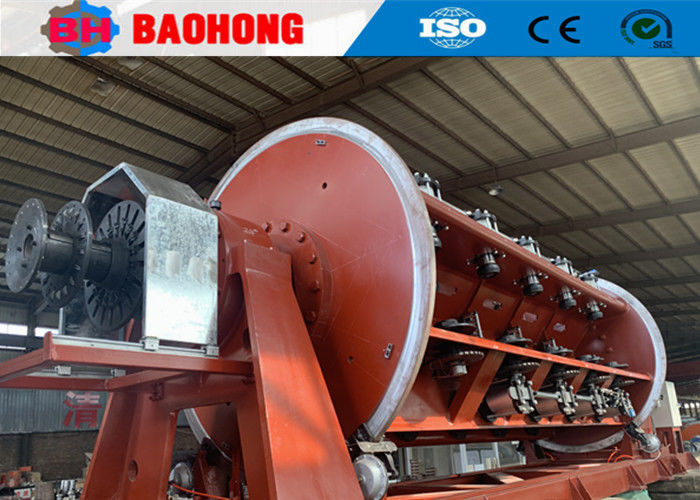

5. Hình ảnh
6- Bức ảnh đóng gói.
7. Nhà máy và công ty của chúng tôi giới thiệu
Hejian Baohong Electrical Machinery Co., Ltd được thành lập vào năm 2006. công ty của chúng tôi nằm ở Khu phát triển kinh tế của thành phố Hejian, tỉnh Hebei,đã là nhà sản xuất chuyên nghiệp lớn nhất cho máy kéo dây và máy đặt trên Bắc Trung Quốc.
Kể từ năm 2006, dựa vào sự chăm sóc và hỗ trợ của khách hàng,Baohong máy móc đã được dành riêng cho nghiên cứu và phát triển của dây dây máy và laying-up máy và đã cải thiện rất nhiều. Bây giờ chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất của dòng máy JLK cứng để là một sản xuất dây chuyền lắp ráp ở Trung Quốc,và chúng tôi cũng đã độc lập phát triển JGB Bow skip stranding đường, các đường dây cáp loại CGB Bow skip và các đường dây đặt Cradle tốc độ cao CLY.
Bây giờ, Hejian Baohong Electrical Machinery Co., Ltd, có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông. Công ty chúng tôi có 60 nhân viên, bao gồm 10 nhân viên R & D.Giá trị sản xuất hàng năm hiện nay là hơn 10 triệu đô laVàđã phát triển thành một trong những nhà sản xuất máy Stranding quan trọng nhất ở Trung Quốc.
