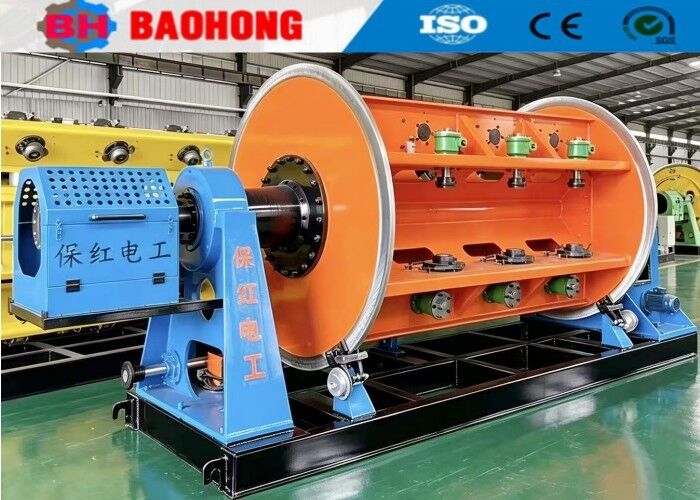

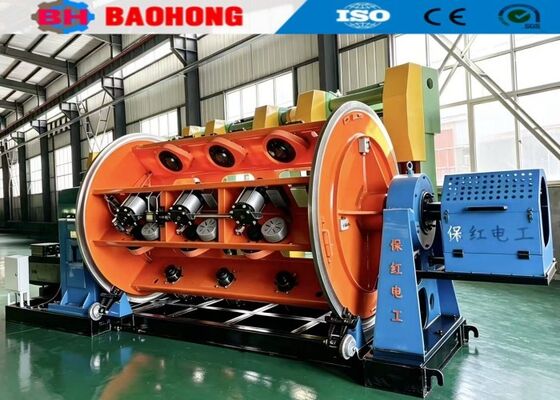

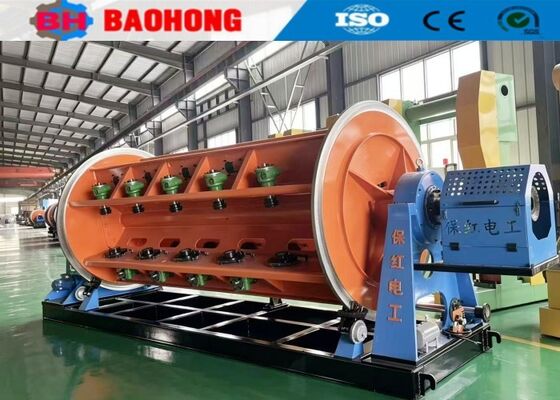

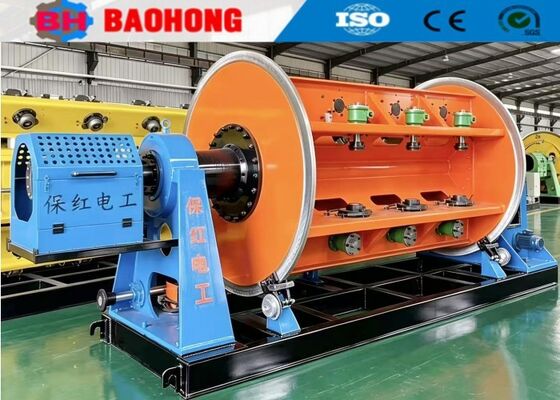

Máy bện khung cứng tốc độ cao JLK cho đường dây truyền tải trên không & ACSR

1Các đặc điểm của máy thắt dây cứng

1.1 Thiết kế không xoắn ngược: Được thiết kế để giáp dây đồng, dây nhôm tròn, dây dẫn khu vực được xoắn trước và dây thép.

1.2 Tùy chọn tải linh hoạt: Các cơ chế tải tự động bên và phía trước có thể được tùy chỉnh dựa trên bố trí trang web của khách hàng và các yêu cầu cụ thể.

1.3 Kiểm soát căng thẳng chính xác: Được trang bị kháng khí động học và phanh điện từ để duy trì căng thẳng ổn định và đáng tin cậy trong suốt quá trình sản xuất.

1.4 Động cơ độc lập: Có cấu trúc truyền động trục đất, trong đó mỗi lồng được điều khiển bởi một động cơ độc lập có đồng bộ hóa điện.

1.5 Advanced HMI + PLC Control: Cho phép cài đặt trước không cần nỗ lực về đường và hướng nhét, bù căng tự động,và đồng bộ hóa tốc độ liền mạch với kéo capstan và đơn vị lấy.

1.6 Bảo vệ an toàn toàn diện: Các tính năng an toàn tích hợp bao gồm bảo vệ vỡ dây (overline) và bảo vệ điện áp quá cao.

2.1Ø 500-630 trung tâm trả tiền đứng 1 bộ

2.26B, 12B, 18B, 24B 1 bộ mỗi.

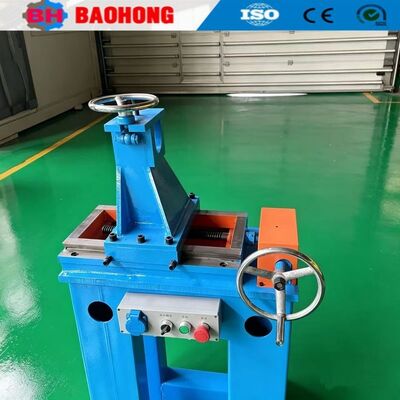

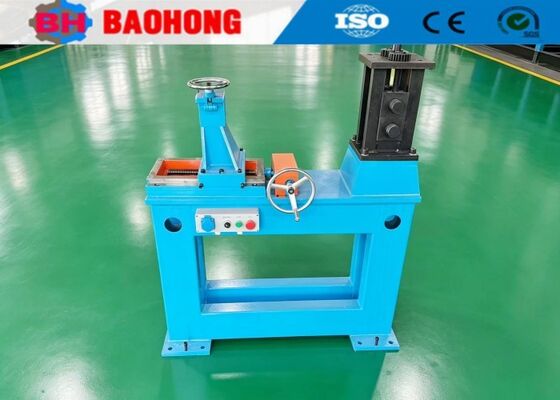

2.3 Bộ sợi nén 4 bộ

2.4Meter counter 1set

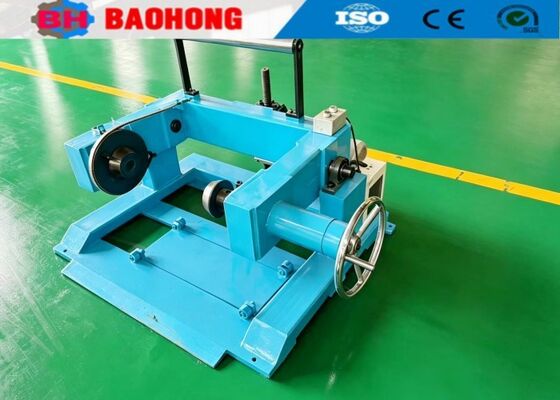

2.5Ø2000 hai sáng kiến capstan 1 bộ

2.6Ø2500 giá đỡ lấy với đường ngang 1 bộ

2.7 Hệ thống truyền tải 1 bộ

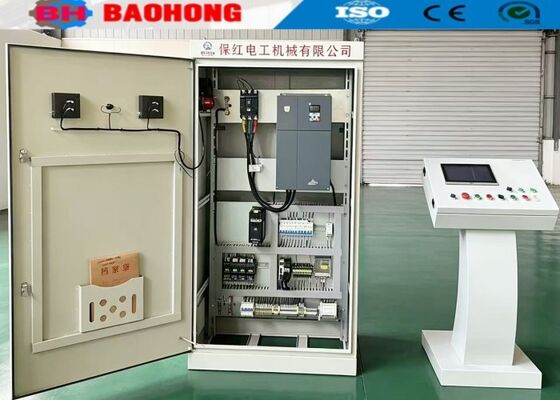

2.8Hệ thống điều khiển điện 1 bộ

2.9 Thiết bị bảo vệ an toàn (bộ bảo vệ đẩy-khai) 1 bộ

2.10 Bọc an toàn trục đất 1 bộ

2.11 Máy phân tán tải cuộn 1 bộ

2.12 Chìa khóa khí 1 bộ

3. Đặc điểm
3.1 Máy được trang bị giao diện người-máy, và tất cả các thông số vận hành có thể được hiển thị và thiết lập trong thời gian thực, điều này trực quan và thuận tiện.

3.2Tốc độ quay thực tế, tốc độ tuyến tính capstan và các thông số hoạt động khác của mỗi sợi có thể được hiển thị trực quan.

3.3Lốp đồng hồ được kết nối với tủ điều khiển chính để thiết lập đồng hồ dừng.

3.4 Tín hiệu báo động ngắt kết nối được truyền qua không dây để tránh sự nhầm lẫn hoặc hỏng của dây truyền tải.

3.5 Tiếp nhận loại tủ màn hình cảm ứng bàn điều hành, thuận tiện để vận hành và đẹp trong hình thức.

4Các thông số kỹ thuật

4.1Đường kính của dây đơn

Sợi đồng Φ1,5 Φ5,0mm

Sợi nhôm Φ1.8 Φ5.0mm

4.2Max. OD Φ45mm
4.3Đường trượt

6B 50-720mm

12B 77-866mm

18B 99-998mm

24B 110-1118mm

4.4Tốc độ quay

6B 330r/min

12B 308r/min

18B 275 vòng/phút

24B 252r/min

4.5Max.capstan tốc độ tuyến tính 85.45m/min
4.6Cách kính bánh xe Capstan Ø2000mm
4.7Cánh cuộn trong lồng PND500
4.8Kích thước cuộn thanh toán trung tâm PN100 PN1600
4.9Lấy cuộn PN1600 PN2500
4.10 Năng lượng động cơ chính 75kW ((Động cơ biến đổi biến tần với biến tần)

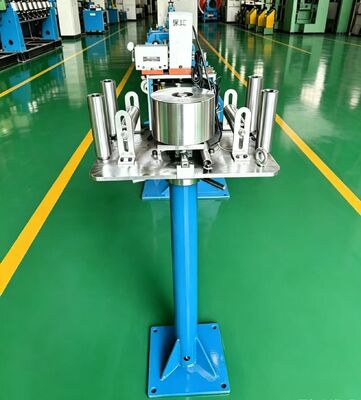

5. Hình ảnh

6Hình ảnh đóng gói.

7. Nhà máy và công ty của chúng tôi giới thiệu

Hejian Baohong Electrical Machinery Co., Ltd được thành lập vào năm 2006. công ty của chúng tôi nằm ở Khu Phát triển Kinh tế của thành phố Hejian, tỉnh Hebei,đã là nhà sản xuất chuyên nghiệp lớn nhất cho máy kéo dây và máy đặt trên Bắc Trung Quốc.

Kể từ năm 2006, dựa vào sự chăm sóc và hỗ trợ của khách hàng,Baohong máy móc đã được dành riêng cho nghiên cứu và phát triển của dây dây máy và laying-up máy và đã cải thiện rất nhiều. Bây giờ chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất của dòng máy JLK cứng để là một sản xuất dây chuyền lắp ráp ở Trung Quốc,và chúng tôi cũng đã độc lập phát triển JGB Bow skip stranding đường, các đường dây cáp loại CGB Bow skip và các đường dây đặt Cradle tốc độ cao CLY.

Bây giờ, Hejian Baohong Electrical Machinery Co., Ltd, có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông. Công ty chúng tôi có 60 nhân viên, bao gồm 10 nhân viên R & D.Giá trị sản xuất hàng năm hiện nay là hơn 10 triệu đô laVàđã phát triển thành một trong những nhà sản xuất máy Stranding quan trọng nhất ở Trung Quốc.
