Máy bị mắc kẹt loại cứng cho dây nhôm và cáp

Máy cắt dây cứng cho dây và cáp nhôm

1Ứng dụng

Máy này chủ yếu được sử dụng cho việc không xoắn các sợi nhôm cắt ngang lớn và dài (ACSR) và các dây dẫn hợp kim nhôm.Nó cũng có thể được áp dụng cho không xoắn và nén của dây dẫn đồng với vòng, hình dạng đặc biệt, và hình dạng khu vực lõi.

2Thành phần chính

2.1 Φ1600 Đứng trả tiền

2.2 #loại dây dẫn đường

2.3 12B, 18B Strander

2.4 Thiết bị kết hợp sợi và nén

2.5 máy tính (công cụ cơ khí, điện tử)

2.6 Φ 1600 mạnh gấp đôi capstan

2.7 Φ 1800 loại cột lấy với đi qua

2.8 Hệ thống điều khiển điện

2.9 Hệ thống bảo vệ an toàn

3. Đặc điểm

3.1 Toàn bộ máy được điều khiển bởi động cơ độc lập, và mỗi phần của lồng và capstan được điều khiển bởi một động cơ servo đồng bộ nam châm vĩnh viễn riêng biệt.Chuồng được điều khiển để xoay qua một hộp số chuyên dụng, đơn giản hóa cấu trúc so với hệ thống nối trục đất truyền thống và làm cho bảo trì thiết bị thuận tiện hơn.

3.2 Việc điều khiển toàn bộ máy sử dụng Inovance series PLC, và các tham số quy trình sản xuất khác nhau được đặt thông qua màn hình cảm ứng.Mỗi phần của lồng và capstan được điều khiển bởi một động cơ Jiangsu Zhima servo, và trình điều khiển động cơ là một thiết bị chuyển đổi tần số. Để đảm bảo độ chính xác truyền tải, động cơ truyền tải sử dụng phản hồi mã hóa lưới,và toàn bộ máy áp dụng một phương pháp liên lạc bus để đảm bảo độ chính xác truyền tín hiệuTrong sản xuất thực tế,người dùng thiết lập các thông số quy trình như độ cao của mỗi phần của lồng và tốc độ của dây chuyền sản xuất trên màn hình cảm ứng theo các thông số kỹ thuật cáp yêu cầuKhi khởi động, tốc độ của mỗi bộ phận truyền tải được tính toán tự động bởi PLC để đảm bảo đồng bộ hóa toàn bộ máy và độ chính xác của đường quay dây xoắn,và để đạt được điều chỉnh tốc độ không bước của toàn bộ máyHệ thống điều khiển điện tử có công nghệ tiên tiến, hoạt động thuận tiện và hoạt động đáng tin cậy.

3.3 Nguyên tắc xung được sử dụng để phát hiện vỡ dây, có thể xác định chính xác tín hiệu vỡ dây của bất kỳ cuộn dây nào trong mỗi phần của lồng, đảm bảo độ chính xác phát hiện.Thông qua màn hình cảm ứng, người vận hành có thể nhanh chóng giải quyết vấn đề và bắt đầu khởi động tiếp theo.

3.4 Máy sử dụng bộ điều khiển lập trình Inovance PLC và bus thực địa để thống nhất lệnh và phối hợp tình trạng hoạt động của tất cả các bộ phận của máy.và sử dụng một bộ chuyển đổi tần số để điều khiển khởi động và hoạt động của động cơ AC. Inovance màn hình cảm ứng được sử dụng để thiết lập và hiển thị các thông số quy trình khác nhau. Hệ thống điều khiển điện tử là công nghệ tiên tiến, dễ vận hành và đáng tin cậy trong hoạt động.

4Các thông số kỹ thuật chính

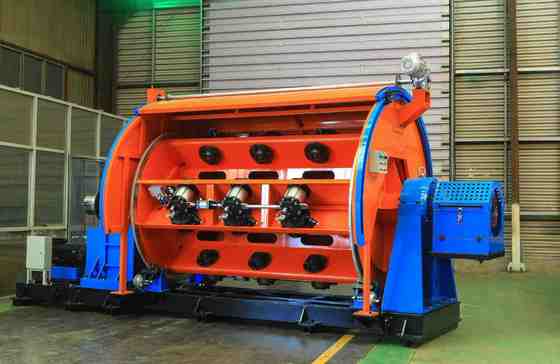

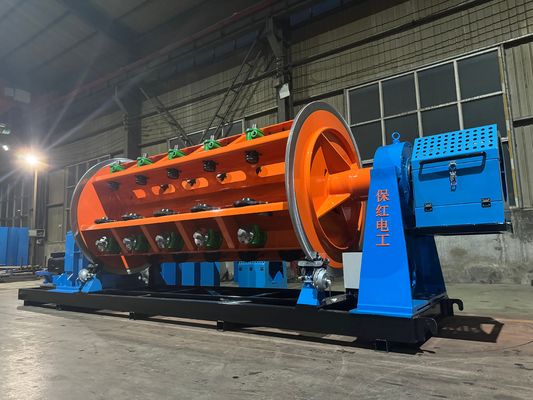

5.Hình ảnh

6.Hình ảnh đóng gói

7.Nhà máy của chúng tôi và giới thiệu

Hebei Baohong Electrical Machinery Co., Ltd được thành lập vào ngày 1 tháng 8 năm 2006.Thiên Tân và Shijiazhuang, công ty được hưởng giao thông thuận tiện và sắt và thép phong phú Bắt đầu với sản xuất các sản phẩm dòng máy thắt dây, nó đã trải qua 18 năm phát triển.

Nhờ hoàn toàn dựa vào lợi thế nhân tài và sức mạnh kỹ thuật, công ty liên tục nghiên cứu và phát triển các công nghệ và quy trình mới, đạt được tăng trưởng và dần dần phát triển thành một thực thể kinh tế toàn diện với công nghệ sản xuất tiên tiến, năng lực sản xuất mạnh, và mạng lưới bán hàng bao gồm cả cả nước và nước ngoài.

Công ty có diện tích nhà máy 30.000 mét vuông, với hơn 100 nhân viên, bao gồm 12 kỹ sư cơ khí và điện,và thiết bị xử lý của nó tổng cộng hơn 60 triệu nhân dân tệ.Hiện nay, thông qua việc giới thiệu các thiết bị chế biến quy mô lớn và nghiên cứu, phát triển và cải thiện quy trình, công ty đã trở thành nhà sản xuất duy nhất ở Trung Quốc sản xuất lồng JLK Các đơn vị máy dây chuyền trên dây chuyền lắp ráp.
