Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Name: | ACSR Planetary Stranding Machine | Type: | Planetary shape |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al,Steel wires |
| Max. stranded conductor OD(315): | φ14 mm | Stranding pitch: | Step-less, adjustable |
| Grantee period: | 12 Months | Machine painting: | Optional |
| Usage: | Stranding | ||
| Làm nổi bật: | Máy mắc kẹt hành tinh ACSR,ACSR Cable Planetary Stranding Machine |
||

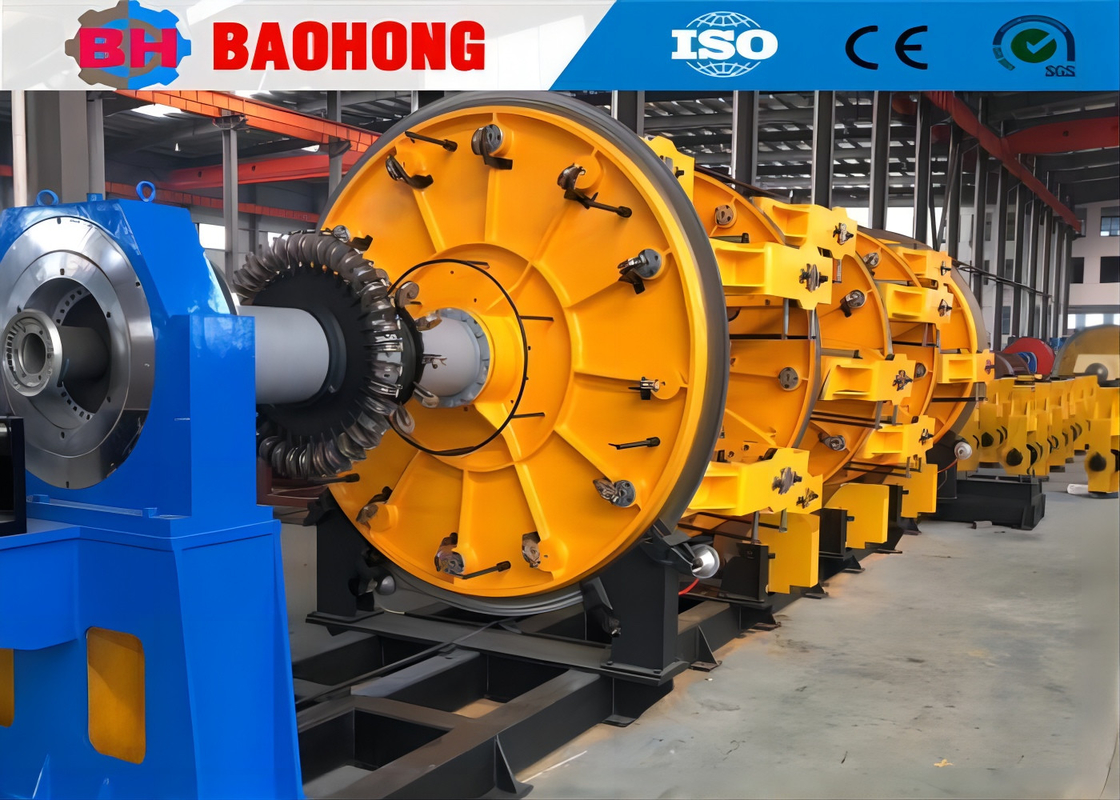

ACSR Cáp đồng nhôm máy treo hành tinh
1. Sử dụng
Máy này chủ yếu được sử dụng cho lõi dây nhôm đồng xoắn lại, dây nhôm xoắn thép và lõi dây cách nhiệt.
Máy kéo dây đai mới áp dụng khối ma sát chống mòn cao, làm cho việc điều chỉnh thuận tiện hơn và tuổi thọ lâu hơn.
2Nhân vật chính
2.1Phương pháp quay ngược: cơ chế hành tinh.
2.2Các không trục ngón tay xoắn lồng được trang bị cơ chế kiểm soát căng ma sát.
2.3Các trục truyền liên kết tất cả các bộ phận máy với nhau để giữ cho ổn định trục tròn, mà cũng có thể được chọn đồng bộ tần số để điều khiển máy.
2.4. cứng cao, hiệu suất cao, tốc độ cao và quán tính thấp.
2.5Hệ thống điều khiển Siemens PLC, hoạt động trên màn hình cảm ứng.
3Các thông số kỹ thuật
| Mô hình (cỗ máy đeo sợi hành tinh) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Chiều kính của dây đơn | Đồng | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Nhôm | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD dẫn dây thắt tối đa | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Đánh cạn | 6 Chuồng bơi lội | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Chuồng trôi dạt | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Chuồng chăn trâu | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Chuồng chăn trâu | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Tốc độ quay | 6 Chuồng bơi lội | 218 r/min | 120 r/min | 106 vòng/phút | 55 r/min |
| 12 Chuồng trôi dạt | 118 r/min | 110 r/min | 97.5 r/min | 45 vòng/phút | |
| 18 Chuồng chăn trâu | 108 vòng/phút | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Chuồng chăn trâu | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Chiều kính bánh xe Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Lực kéo ra tối đa | 2T | 5T | 10T | 15T | |
| Năng lượng động cơ | 18.5 KW | 22 kW | 37 KW | 55 kW | |
| Kích thước của Bobbin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Trung tâm Payoff Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Lấy Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Tốc độ tuyến tính cao nhất khi thả | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Độ cao trung tâm | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4.Tài liệu kèm theo giao hàng
4.1 Hướng dẫn sử dụng 1 bản
4.2 Bản vẽ nền tảng 1 bản sao
4.3 Hình vẽ ngoại hình 1 bản
4.4 Sơ đồ lắp đặt điện 1 bản
4.5 Thông số kỹ thuật AC/DC 1 bản
4.6 Sơ đồ thiết lập mạch không khí, v.v. 1 bản
5.Bức ảnh
6Hình ảnh đóng gói.
7Nhà máy của chúng tôi và giới thiệu
Hejian Baohong Electrical Machinery Co., Ltd được thành lập vào năm 2006. công ty của chúng tôi nằm ở Khu phát triển kinh tế của thành phố Hejian, tỉnh Hebei,đã là nhà sản xuất chuyên nghiệp lớn nhất cho máy kéo dây và máy đặt trên Bắc Trung Quốc.
Kể từ năm 2006, dựa vào sự chăm sóc và hỗ trợ của khách hàng,Baohong máy móc đã được dành riêng cho nghiên cứu và phát triển của dây dây máy và laying-up máy và đã cải thiện rất nhiều. Bây giờ chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất của dòng máy JLK cứng để là một sản xuất dây chuyền lắp ráp ở Trung Quốc,và chúng tôi cũng đã độc lập phát triển JGB Bow skip stranding đường, các đường dây cáp loại CGB Bow skip và các đường dây đặt Cradle tốc độ cao CLY.
Bây giờ, Hejian Baohong Electrical Machinery Co., Ltd, có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông. Công ty chúng tôi có 60 nhân viên, bao gồm 10 nhân viên R & D.Giá trị sản xuất hàng năm hiện nay là hơn 10 triệu đô la,và đã phát triển thành một trong những nhà sản xuất máy nhựa quan trọng nhất ở Trung Quốc.
