| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| Làm nổi bật: | Máy quấn dây hành tinh loại lồng,Máy buộc dây cáp 20 M / phút,Máy buộc dây hành tinh loại lồng |
||

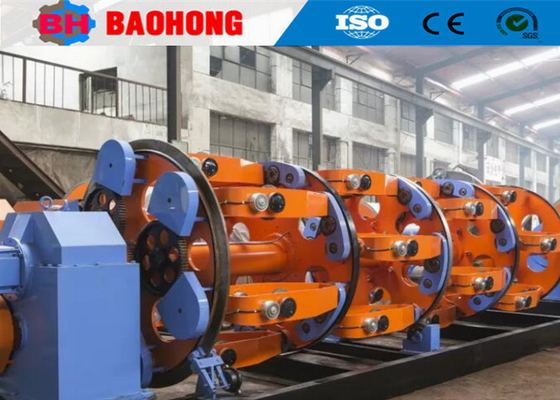

JLY500 / 30B Cage Type Planetary Wire Cable Stranding Machine 20 M/Min
1. Sử dụng
Máy này chủ yếu được sử dụng để thắt dây đồng nhôm, thép lõi nhôm dây thắt và lõi dây cách nhiệt.
2Các thành phần chính
2.1 2500 loại trả lại đứng 1set
2.2. 30B Lồng bị mắc cạn 1 bộ
2.3. Bộ sợi dây chết 1 bộ
2.4. 500 Máy dán băng loại kỳ dị 1 bộ
2.5. 630 Máy giáp 1 bộ
2.6- Đếm số 1 set
2.7. 1600mm Double bánh xe capstan +27 sân khấu hộp 1set
2.8. 2500Đường ngang cảm ứng điện 1set
2.9. 2500 loại cột chiếm 1 bộ
2.10Động cơ 55 kW + hộp số giảm tốc 1 bộ
2.11. Tủ điều khiển điện 2 bộ
2.12Hệ thống truyền tải, trục truyền tải, hộp gạch hỗ trợ, kết nối phổ quát, vv
3Các thông số kỹ thuật
| Mô hình (cỗ máy đeo sợi hành tinh) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Chiều kính của dây đơn | Đồng | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Nhôm | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD dẫn dây thắt tối đa | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Đánh cạn | 6 Chuồng bơi lội | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Chuồng trôi dạt | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Chuồng chăn trâu | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Chuồng chăn trâu | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Tốc độ quay | 6 Chuồng bơi lội | 218 r/min | 120 r/min | 106 vòng/phút | 55 r/min |
| 12 Chuồng trôi dạt | 118 r/min | 110 r/min | 97.5 r/min | 45 vòng/phút | |
| 18 Chuồng chăn trâu | 108 vòng/phút | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Chuồng chăn trâu | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Chiều kính bánh xe Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Lực kéo ra tối đa | 2T | 5T | 10T | 15T | |
| Năng lượng động cơ | 18.5 KW | 22 kW | 37 KW | 55 kW | |
| Kích thước của Bobbin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Trung tâm Payoff Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Lấy Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Tốc độ tuyến tính cao nhất khi thả | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Độ cao trung tâm | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Ảnh
5Hình ảnh đóng gói.
6Nhà máy của chúng tôi và giới thiệu
Hejian Baohong Electrical Machinery Co., Ltd được thành lập vào năm 2006. công ty của chúng tôi nằm ở Khu phát triển kinh tế của thành phố Hejian, tỉnh Hebei,đã là nhà sản xuất chuyên nghiệp lớn nhất cho máy kéo dây và máy đặt trên Bắc Trung Quốc.
Kể từ năm 2006, dựa vào sự chăm sóc và hỗ trợ của khách hàng,Baohong máy móc đã được dành riêng cho nghiên cứu và phát triển của dây dây máy và laying-up máy và đã cải thiện rất nhiều. Bây giờ chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất của dòng máy JLK cứng để là một sản xuất dây chuyền lắp ráp ở Trung Quốc,và chúng tôi cũng đã độc lập phát triển JGB Bow skip stranding đường, các đường dây cáp loại CGB Bow skip và các đường dây đặt Cradle tốc độ cao CLY.
Bây giờ, Hejian Baohong Electrical Machinery Co., Ltd, có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông. Công ty chúng tôi có 60 nhân viên, bao gồm 10 nhân viên R & D.Giá trị sản xuất hàng năm hiện nay là hơn 10 triệu đô la,và đã phát triển thành một trong những nhà sản xuất máy nhựa quan trọng nhất ở Trung Quốc.
