Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên thiết bị: | Máy uốn dây cáp hành tinh loại lồng | Thích hợp cho: | Bị mắc kẹt dây |
|---|---|---|---|
| Nguyên vật liệu: | Dây đồng, dây Al và dây thép | Dây dẫn Max.stranded OD(500): | φ35 mm |
| Max. tối đa. Haul-off Linear Speed(630) Tốc độ tuyến tính Haul-off(630): | 20 m/phút | Mã HS: | 847940 |
| Màu thiết bị: | như yêu cầu | Thời hạn bảo hành: | 1 năm |
| Làm nổi bật: | Máy quấn cáp dây hành tinh,Máy quấn dây cáp loại lồng,Máy xoắn dây đồng 20 m / phút |
||

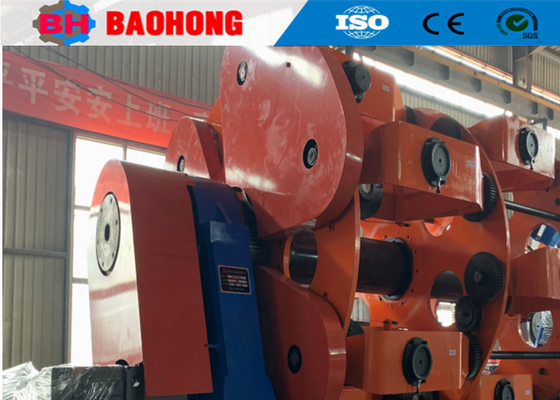

Máy bện cáp dạng hành tinh 20 M/Phút
1. Công dụng
Máy này được sử dụng để bện các sợi nhôm hoặc đồng mềm với khả năng xoắn ngược, hoặc nén và bện các ruột dẫn tròn hoặc hình quạt. Máy cũng có thể bện các lõi cách điện và làm lớp giáp thép cho cáp bột.2.
Các thành phần chính2.1. Cấp dây
2.2. Thiết bị băng phi kim loại (tùy chọn)
2.3. Giá dẫn dây
2.4. Thiết bị băng kim loại (tùy chọn)
2.5. Lồng bện
2.6. Bộ đếm chiều dài
2.7. Giá đỡ khuôn đóng
2.8. Bánh xe kéo đôi
2.9. Hệ thống truyền động cơ khí (tùy chọn)
2.10. Hệ thống điều khiển điện
2.11. Hệ thống bảo vệ an toàn
2.12. Thiết bị nén (tùy chọn)
2.13. Cuốn dây
3. Đặc điểm chính
3.1 Các cuộn dây được bố trí theo hình vuông góc xung quanh lồng bện. Trục trung tâm không chịu tải cuộn dây.
3.2 Độ cứng cao, hiệu suất cao, tốc độ cao và quán tính thấp.
3.3 Được dẫn động bởi hộp số biến đổi 36 cấp, cơ cấu kéo đôi và dẫn động đôi. Phân phối dây tự nhiên tránh hư hỏng do mài mòn khi bện.
3.4 Thiết bị dừng khẩn cấp tiên tiến nhất, điều khiển trực tiếp từng cuộn dây. Ngay khi bất kỳ sợi dây nào bị đứt, toàn bộ máy sẽ tự động dừng ngay lập tức.
3.5 Đảm bảo bổ sung sau khi bất kỳ sợi dây nào bị đứt, đặc biệt thích hợp cho sản xuất cáp điện và cáp liên kết chéo nén cao.
3.6 Hệ thống điều khiển PLC, hoạt động trên màn hình cảm ứng.
4. Thông số kỹ thuật
Model (Máy bện hành tinh)
JLY-315
| JLY-400 | JLY-500 | JLY-630 | Đường kính sợi đơn | Đồng | |
| φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm | Nhôm | φ1.2-2 mm |
| φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | Đường kính ruột dẫn bện tối đa | φ14 mm | |
| φ28 mm | φ35 mm | φ45 mm | Bước bện | Lồng bện 6 bobin | |
| 26-435 | 120 vòng/phút | 44-770 | 48-840 | Lồng bện 12 bobin | 30-526 |
| 110 vòng/phút | 47-858 | 50-928 | 65-1201 | 34-639 | |
| 100 vòng/phút | 55-1001 | 65-1201 | Lồng bện 24 bobin | 38-749 | |
| 90 vòng/phút | 63-1151 | 75-1601 | Tốc độ quay | Lồng bện 6 bobin | |
| 218 vòng/phút | 120 vòng/phút | 106 vòng/phút | 55 vòng/phút | Lồng bện 12 bobin | 118 vòng/phút |
| 110 vòng/phút | 97.5 vòng/phút | 45 vòng/phút | Lồng bện 18 bobin | 108 vòng/phút | |
| 100 vòng/phút | 82.9 vòng/phút | 35 vòng/phút | Lồng bện 24 bobin | 98 vòng/phút | |
| 90 vòng/phút | 74 vòng/phút | 25 vòng/phút | Bánh xe kéo | Đường kính bánh xe kéo | |
| 1000 mm | 1600 mm | 5. Ảnh | 1250 mm | Lực kéo tối đa | Tốc độ tuyến tính kéo tối đa |
| 5T | 10T | 15T | Công suất động cơ | 18.5 KW | |
| 22 KW | 37 KW | 55 KW | Kích thước bobin | 315 mm | |
| 400 mm | 1600 mm | 630 mm | Bobin cấp dây trung tâm | 315 mm | |
| 1250 mm | 1600 mm | 2000 mm | 1250 mm | 1250 mm | |
| 2000 mm | 2000 mm | Tốc độ tuyến tính kéo tối đa | Tốc độ tuyến tính kéo tối đa | 25 m/phút | |
| 30 m/phút | 34.7 m/phút | 20 m/phút | Chiều cao trung tâm | 1000 mm | |
| 1000 mm | 5. Ảnh | 5. Ảnh | 5. Ảnh |
|
|
7. Nhà máy và giới thiệu
Công ty TNHH Máy điện Hà Kiến Bảo Hồng được thành lập năm 2006. Công ty chúng tôi tọa lạc tại Khu phát triển kinh tế thành phố Hà Kiến, tỉnh Hà Bắc, là nhà sản xuất chuyên nghiệp lớn nhất về máy bện dây và máy đặt cáp ở miền Bắc Trung Quốc.
Kể từ năm 2006, dựa trên sự quan tâm và hỗ trợ của khách hàng, Máy móc Bảo Hồng đã cống hiến cho việc nghiên cứu và phát triển máy bện dây và máy đặt cáp và đã có những cải tiến vượt bậc. Hiện nay, chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất dòng máy bện cứng JLK thành dây chuyền xử lý tại Trung Quốc, và chúng tôi cũng đã tự phát triển dây chuyền bện Bow skip JGB, dây chuyền cáp dạng Bow skip CGB và dây chuyền đặt cáp dạng Cradle tốc độ cao CLY.
Hiện nay, Công ty TNHH Máy điện Hà Kiến Bảo Hồng có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông. Công ty chúng tôi có 60 nhân viên, trong đó có 10 nhân viên R&D. Giá trị sản lượng hàng năm hiện nay trên 10 triệu đô la, và đã phát triển trở thành một trong những nhà sản xuất máy bện quan trọng nhất tại Trung Quốc.
