Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Product name: | Insulated Multi Cores Wire Laying Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Cable laying up | Maximum Haul-off Force(1000): | 15 T |
| Motor Power(800): | 22 KW | Central Height: | 1000 mm |
| Equipment color: | Optional | Guarantee time: | 12 Months |
| Làm nổi bật: | Máy xếp dây đa lõi,Máy xếp dây cách điện,Máy xếp dây 22KW |
||
Máy xếp dây đa lõi cách điện 22KW Chiều cao trung tâm 1000mm
1. Ứng dụng
Máy xếp lớp được sử dụng để đi cáp đa lõi (3-7), cáp cao su, cáp điện nhựa, cáp điện thoại, cáp điều khiển, cáp PVC, cáp XLPE có hoặc không có bọc thép, cáp khai thác, điện hạ thế và trung bình thấp dây cáp.
2.Đặc trưng
2.1 Máy xếp được thiết kế với 3/1 + 3/1 + 1 + 3/3 + 3 Lồng suốt.
2.2 suốt chỉ: 800 mm, 1000 mm, 1250 mm, 1600 mm DIN 46391 Tiêu chuẩn / Sửa đổi.
2.3 Máy nâng lõi, trục chính được đỡ bằng ổ lăn.
2,4Bộ chuyển đổi điều khiển tất cả các động cơ xoay chiều trong dòng: động cơ chính, động cơ trả tiền, động cơ tiếp nhận, động cơ chuyển hướng, động cơ dẫn động, động cơ nối dây và động cơ quay.Chức năng ổn định, ít lỗi, dễ bảo trì.
2,5Pitch có thể được thiết lập, thay đổi và hiển thị trên bảng cảm ứng, và cũng có thể đặt (sang phải hoặc trái), di chuyển điểm và di chuyển nhanh trên bảng cảm ứng.
2.6 Bảng điều khiển cảm ứng với PLC và thanh cái PROFIRBUS, giúp nhận ra khả năng bật-tắt, hoạt động và đồng bộ hóa theo chu kỳ được tổ chức tốt của các động cơ khác nhau.Bộ chuyển đổi DANFOSS điều khiển tất cả các động cơ AC.Kiểm soát điện trước, vận hành dễ dàng và hoạt động đáng tin cậy
3. Các thông số kỹ thuật
| Mô hình (Máy xếp) | CLY-630/3 + 3 | CLY-800/3 + 3 | CLY -1000/3 + 1 + 1 | CLY -1250/3 + 1 + 1 | CLY -1600/3 + 1 + 1 | |
| Đường kính của dây đơn | φ5-10 mm | φ5-12 mm | φ8-20mm | φ8-25 mm | φ10-35 mm | |
| Dây dẫn mắc kẹt tối đa OD | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Đường kính bánh xe Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Lực kéo tối đa | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Công suất động cơ | 18,5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Kích thước suốt chỉ | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Chụp suốt chỉ | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Tốc độ tuyến tính kéo dài tối đa | 60 m / phút | 60 m / phút | 34 m / phút | 28 m / phút | 21 m / phút | |
| Chiều cao trung tâm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

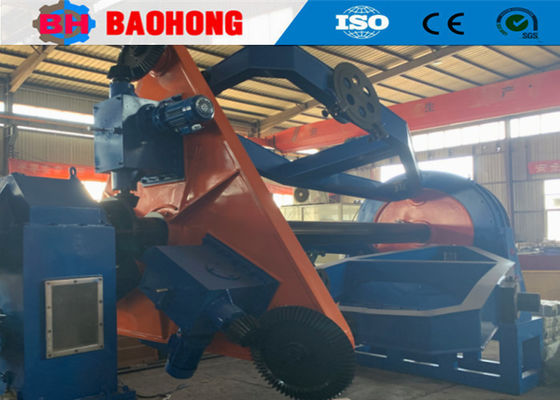

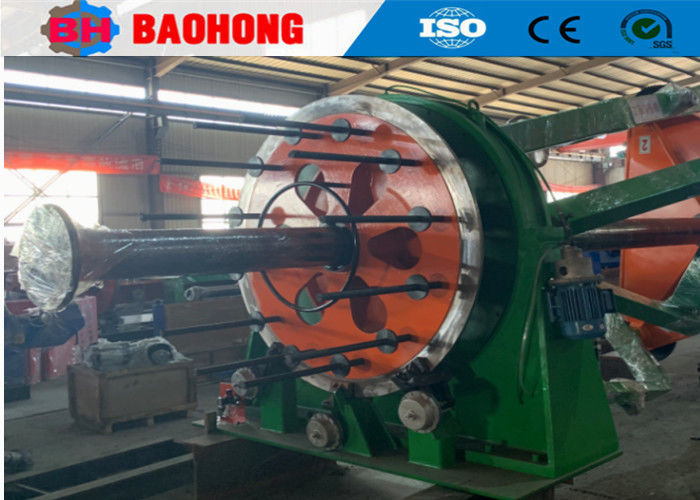

4. Hình ảnh
5. Đóng gói hình ảnh
6. Nhà máy của chúng tôi và giới thiệu
Hejian Baohong Electrical Machinery Co., Ltd. được thành lập vào năm 2006. Công ty chúng tôi nằm trong Khu phát triển kinh tế của thành phố Hejian, tỉnh Hà Bắc, là nhà sản xuất chuyên nghiệp lớn nhất về máy cuộn dây và máy xếp ở miền Bắc Trung Quốc.
Kể từ năm 2006, dựa trên sự quan tâm và ủng hộ của khách hàng, Baohong Machinery đã dành tâm huyết cho việc nghiên cứu và phát triển máy quấn dây và máy xếp và đã có những bước phát triển vượt bậc.Giờ đây, chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất dòng máy bện cứng JLK thành dây chuyền chế biến lắp ráp tại Trung Quốc và chúng tôi cũng đã phát triển độc lập các dây chuyền buộc dây JGB Bow, dây chuyền cáp loại bỏ qua CGB Bow và CLY Loại Cradle tốc độ cao Các dòng xếp lên.
Bây giờ, Hejian Baohong Electrical Machinery Co., Ltd., có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông.Công ty chúng tôi có 60 nhân viên, trong đó có 10 nhân viên R & D.Giá trị sản lượng hàng năm hiện nay là hơn 10 triệu đô la, và đã phát triển thành một trong những Nhà sản xuất máy buộc dây quan trọng nhất ở Trung Quốc.
