Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Product name: | Cable Laying Up Stranding Machine | Bobbins: | 800 1000 1250 etc |
|---|---|---|---|
| Usage: | Laying up | Stranding pitch(1000): | 200-2000 mm |
| Capstan wheel Diameter(630): | 1000 | Inverter brand: | SIEMENS |
| Motor brand: | SIEMENS | Color: | Optional |
| Control method: | PLC Control | ||
| Làm nổi bật: | Máy cuộn dây cáp,Máy cuộn dây xếp lớp,Máy căng dây 800mm |
||
Máy cuộn dây cáp 800mm Đặt lên máy điều khiển PLC
1. Ứng dụng
Máy được sử dụng để lắp đặt các đoạn cáp điện có chiều dài lớn, dài.Đường dây này cũng được sử dụng cho dây thép bọc cáp điện. Dây này dùng để lắp đặt lõi cáp xoắn ốc trước hoặc không xoắn ốc trước và cáp Milliken.Đây là sản phẩm nắm tay của chúng tôi với chất lượng hàng đầu tại Trung Quốc và giá cả cũng rất cạnh tranh.
2. Tính năng
2.1 Máy lắp cáp kiểu lồng 100% xoắn lại và bện lại.
2.2 Được thiết kế để lắp đặt các dây dẫn điện có 3-5 lõi tròn và lõi thẳng hoặc hình cung.
2.3 Được trang bị bánh xe kép kéo capstan khi chạy cáp kích thước nhỏ hoặc với bánh xích để kéo cáp điện lớn hơn.
2.4 Máy được cung cấp hệ thống điều khiển HMI + PLC để thiết lập trước cao độ và đồng bộ hóa tốc độ với vận chuyển.
2.5 Tùy chọn tối đa 24 miếng suốt chỉ.
3. Các thông số kỹ thuật
| Mô hình (Máy xếp) | CLY-630/3 + 3 | CLY-800/3 + 3 | CLY -1000/3 + 1 + 1 | CLY -1250/3 + 1 + 1 | CLY -1600/3 + 1 + 1 | |
| Đường kính của dây đơn | φ5-10 mm | φ5-12 mm | φ8-20mm | φ8-25 mm | φ10-35 mm | |
| Dây dẫn mắc kẹt tối đa OD | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Đường kính bánh xe Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Lực kéo tối đa | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Công suất động cơ | 18,5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Kích thước suốt chỉ | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Chụp suốt chỉ | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Tốc độ tuyến tính kéo dài tối đa | 60 m / phút | 60 m / phút | 34 m / phút | 28 m / phút | 21 m / phút | |
| Chiều cao trung tâm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

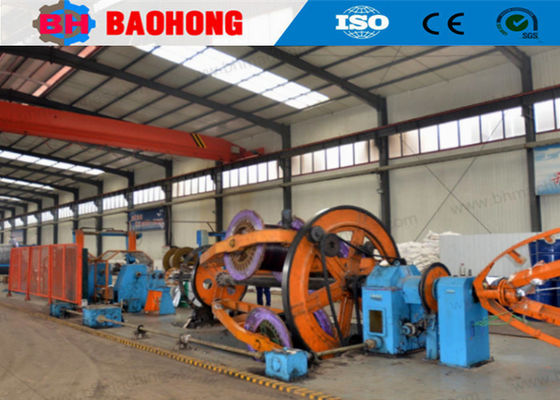

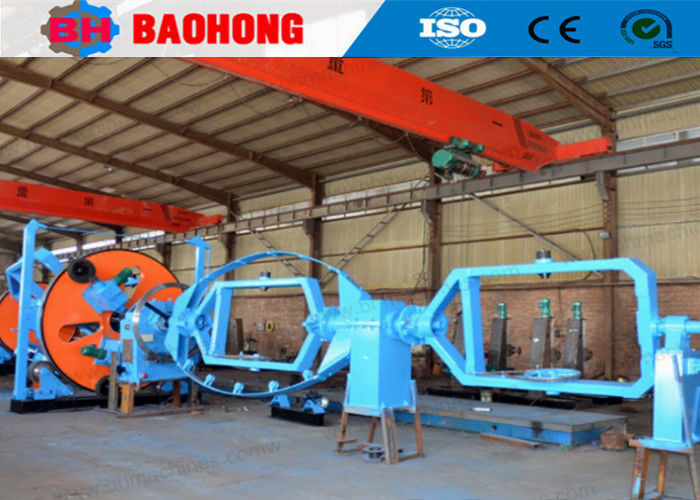

4. Hình ảnh
5. ảnh đóng gói
6. Nhà máy của chúng tôi và giới thiệu
Hejian Baohong Electrical Machinery Co., Ltd. được thành lập vào năm 2006. Công ty chúng tôi nằm trong Khu phát triển kinh tế của thành phố Hejian, tỉnh Hà Bắc, là nhà sản xuất chuyên nghiệp lớn nhất về máy cuộn dây và máy xếp ở miền Bắc Trung Quốc.
Kể từ năm 2006, dựa trên sự quan tâm và ủng hộ của khách hàng, Baohong Machinery đã dành tâm huyết cho việc nghiên cứu và phát triển máy quấn dây và máy xếp và đã có những bước phát triển vượt bậc.Giờ đây, chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất dòng máy bện cứng JLK thành dây chuyền chế biến lắp ráp tại Trung Quốc và chúng tôi cũng đã phát triển độc lập các dây chuyền buộc dây JGB Bow, dây chuyền cáp loại bỏ qua CGB Bow và CLY Loại Cradle tốc độ cao Các dòng xếp lên.
Bây giờ, Hejian Baohong Electrical Machinery Co., Ltd., có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông.Công ty chúng tôi có 60 nhân viên, trong đó có 10 nhân viên R & D.Giá trị sản lượng hàng năm hiện nay là hơn 10 triệu đô la, và đã phát triển thành một trong những Nhà sản xuất máy buộc dây quan trọng nhất ở Trung Quốc.
