Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên thiết bị: | Trả hết và đứng dậy để tua lại | Kiểu: | Cột dọc không trục |
|---|---|---|---|
| Thông số cuộn: | 1600 | Nguyên vật liệu: | Thép/al |
| Màu thiết bị: | Theo yêu cầu | Thời hạn bảo hành: | Bảo hành 12 tháng |
| Ứng dụng: | Phụ kiện máy cáp chuyên nghiệp | ||
| Làm nổi bật: | Máy cáp trả giá đứng,Máy xả lấy đứng,Phụ kiện quay lại dây cáp chuyên nghiệp |
||
Thiết bị phụ kiện máy cáp chuyên nghiệp trả lại và chiếm đứng cho Rewinding / Extruding Machine
1Ứng dụng
Máy là loại băng ngang với ống lắp trên.Hai đuôi-trung tâm của cuộn dây được di chuyển lên / xuống bởi nốt vít thức ăn điều khiển bởi hai động cơ thông qua cycloid giảm tốc độMỗi khối đuôi có thể di chuyển một mình, hoặc các khối trung tâm có thể di chuyển đồng thời.nó cũng có thể được trang bị với các trục đuôi cho cuộn dây với các thông số kỹ thuật khác nhau. Việc kẹp cuộn dây được thực hiện bởi động cơ điều khiển máy giảm tải với bảo vệ quá tải.có động lực đẩy trục chính của cuộn xoay qua hộp số. Động cơ lấy được điều khiển bởi bộ điều khiển loạt G120, và đường ngang được điều khiển bởi động cơ servo Mitsubishi 0,75KW và bộ điều khiển servo Mitsubishi;Cáp pitch được thiết lập thông qua màn hình cảm ứng, và kích thước và độ căng của cáp pitch có thể được thiết lập bất cứ lúc nào; Toàn bộ máy được trang bị với tốc độ, căng và độ cao điều chỉnh; lấy lên phía trước và quay lại nút inch được thiết lập,và màn hình căng thẳng và màn hình pitch được thiết lập. Kiểm soát căng thẳng của nhận được thực hiện bởi mô-men xoắn hoặc tốc độ. PLC S7-200 được sử dụng để quản lý toàn bộ máy, cung cấp các kênh kết nối và tín hiệu có liên quan với hệ thống điều khiển chính.
2. Parameter kỹ thuật
|
Lấy dây chuyền.
|
Chiều rộng của cuộn dây
|
Độ kính tối đa của cáp
|
Tăng tốc
|
Trọng lượng tải
|
| PN630-1250 | 400 ̊950mm | Φ20mm | 120m/min | 2T ((max) |
| PN800-1600 | 600-1180mm | Φ40mm | 100m/min | 4T ((Max) |
| PN1000-PN2000 | 750 ∼ 1500mm | Φ60mm | 80m/min | 8T (tối đa) |
| PN1250-PN2500 | 950×1900mm | Φ80 | 80m/min | 12T (tối đa) |
| PN1600-PN3150 | 1180 ∼ 2300mm | Φ120mm | 50m/min | 18T (tối đa) |

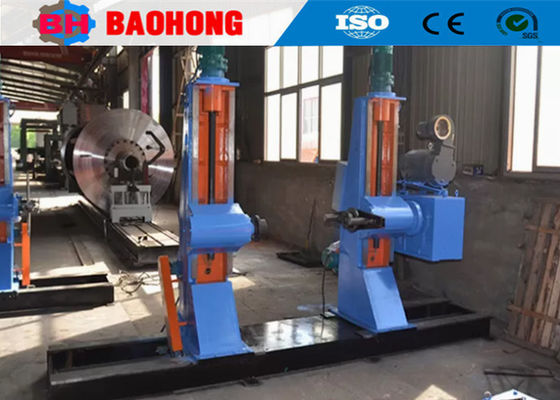

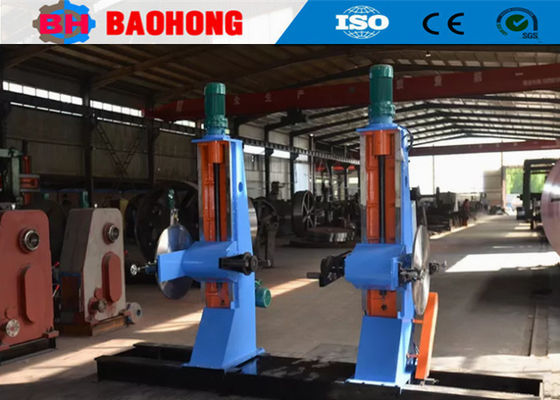

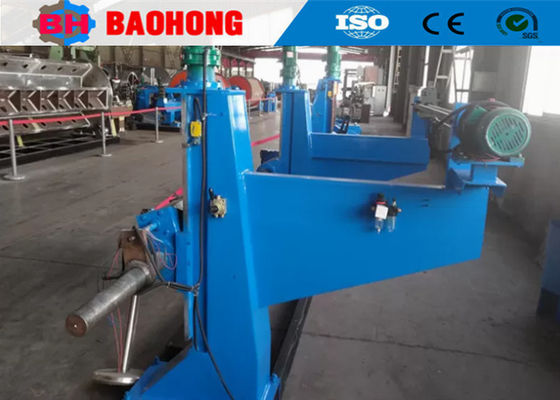

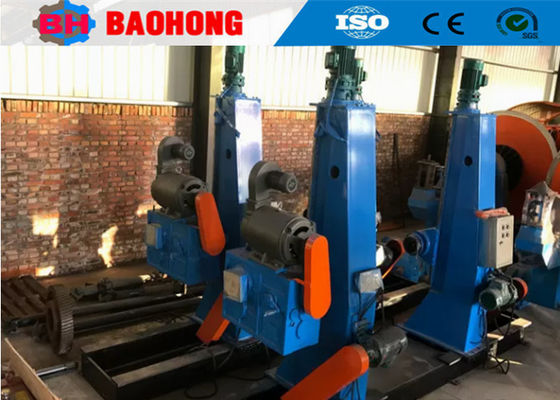

3. Hình ảnh
