Máy xếp cáp loại Cradle Máy xoắn 1600 Drum Tiết kiệm điện năng
1. Ứng dụng
Máy được sử dụng để đi cáp nhiều lõi của cáp hạ thế PVC, cáp điện trung thế & cao thế cách điện nhựa và cáp cao su.Tiết diện lõi cáp là 24—630 vuông mm2.Máy có thể sản xuất cáp 3 lõi, cáp 4 lõi, cáp 5 lõi, cáp "4 + 1" và cáp "3 + 2" lõi.
2. Tính năng
2.1 Thanh toán trung tâm được hỗ trợ bởi một giá đỡ và con lăn ổn định hơn.
2.2 Hệ thống truyền động DC hoặc AC, được điều khiển bằng PLC với hiệu suất đồng bộ hóa được đảm bảo và bảo trì dễ dàng.
2.3 Khi mắc dây dẫn phân tách, với các thiết bị phản hồi hiệu chỉnh pha và khuôn đặc biệt để đảm bảo chất lượng cao của sợi dây.
2.4 DC hoặc bộ điều khiển tần số thay đổi để bắt đầu chậm, dừng, khẩn cấp, với phanh khí bướm riêng biệt cho từng bộ phận.
2.5 Màn hình cảm ứng hoạt động dễ dàng và hệ thống PLC.
3. Các thông số kỹ thuật
| Mô hình (Máy xếp) |
CLY-630/3 + 3 |
CLY-800/3 + 3 |
CLY -1000/3 + 1 + 1 |
CLY -1250/3 + 1 + 1 |
CLY -1600/3 + 1 + 1 |
| Đường kính của dây đơn |
φ5-10 mm |
φ5-12 mm |
φ8-20mm |
φ8-25 mm |
φ10-35 mm |
| Dây dẫn mắc kẹt tối đa OD |
φ30 mm |
φ40 mm |
φ63 mm |
φ70 mm |
φ80 mm |
| Quảng cáo chiêu hàng |
50-800 mm |
95-1500 mm |
200-2000 mm |
420-3500 mm |
550-5176 mm |
| Capstan |
Đường kính bánh xe Capstan |
1000 mm |
1200 mm |
1800 mm |
2000 mm |
2500 mm |
| Lực kéo tối đa |
10 T |
12 T |
15 T |
20 T |
25 T |
| Công suất động cơ |
18,5 KW |
22 KW |
30 KW |
37 KW |
55 KW |
| Kích thước suốt chỉ |
630 mm |
800 mm |
1000 mm |
1250 mm |
1600 mm |
| Chụp suốt chỉ |
1600 mm |
1800 mm |
2000 mm |
2500 mm |
3150 mm |
| Tốc độ tuyến tính kéo dài tối đa |
60 m / phút |
60 m / phút |
34 m / phút |
28 m / phút |
21 m / phút |
| Chiều cao trung tâm |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
1000 mm |

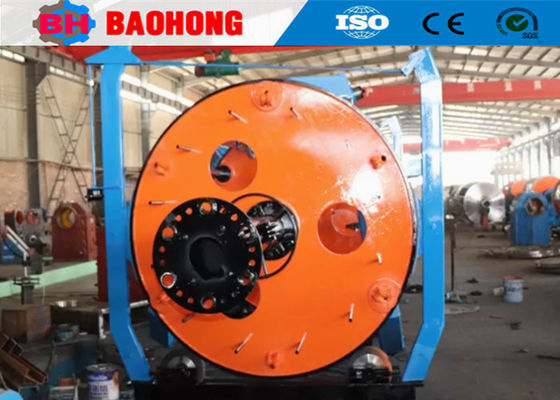

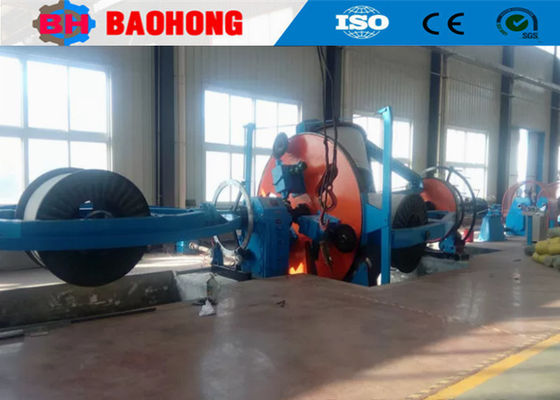

4. Hình ảnh
5. Đóng gói hình ảnh
6. Nhà máy của chúng tôi và giới thiệu
Hejian Baohong Electrical Machinery Co., Ltd. được thành lập vào năm 2006. Công ty chúng tôi nằm trong Khu phát triển kinh tế của thành phố Hejian, tỉnh Hà Bắc, là nhà sản xuất chuyên nghiệp lớn nhất về máy cuộn dây và máy xếp ở miền Bắc Trung Quốc.
Từ năm 2006, dựa trên sự quan tâm và ủng hộ của khách hàng, Baohong Machinery đã dành tâm huyết cho việc nghiên cứu và phát triển máy quấn dây và máy xếp và đã có những bước cải tiến vượt bậc.Giờ đây, chúng tôi đã trở thành nhà máy duy nhất có thể phát triển sản xuất dòng máy bện cứng JLK thành dây chuyền gia công lắp ráp tại Trung Quốc, và chúng tôi cũng đã phát triển độc lập các dây chuyền buộc dây JGB Bow, dây chuyền cáp loại bỏ qua CGB Bow và CLY Loại Cradle tốc độ cao Các dòng xếp lên.
Bây giờ, Hejian Baohong Electrical Machinery Co., Ltd., có diện tích 10000 mét vuông, xưởng sản xuất 8000 mét vuông.Công ty chúng tôi có 60 nhân viên, trong đó có 10 nhân viên R & D.Giá trị sản lượng hàng năm hiện nay là hơn 10 triệu đô la, và đã phát triển thành một trong những Nhà sản xuất máy buộc dây quan trọng nhất ở Trung Quốc.
